放样融合

在概念设计环境中,放样融合要基于沿某个路径放样的两个或多个二维轮廓而创建。 轮廓由线处理组成,而线处理垂直于用于定义路径的线。

注: 如果您是使用样板而不是体量或自适应构件样板创建构件族,请参见创建放样融合

创建放样融合

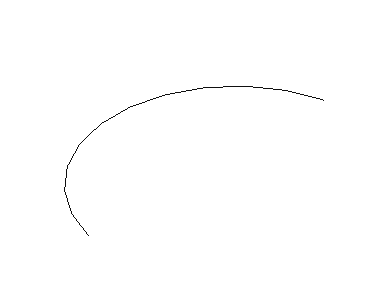

  1. 使用“创建”选项卡 “绘制”面板上的工具,绘制一系列连在一起的线来构成路径。

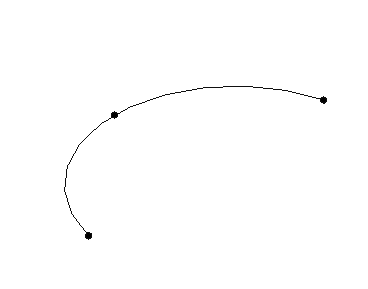

  2. 单击“创建”选项卡 “绘制”面板 “点图元”,然后沿路径放置放样融合轮廓的参照点。

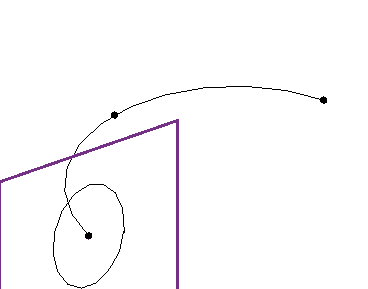

  3. 选择一个参照点并在其工作平面上绘制一个闭合轮廓。

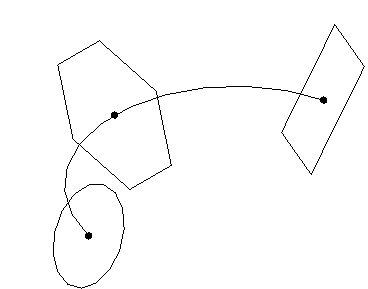

  4. 以同样的方式,绘制其余参照点的轮廓。
  5. 选择路径和轮廓。

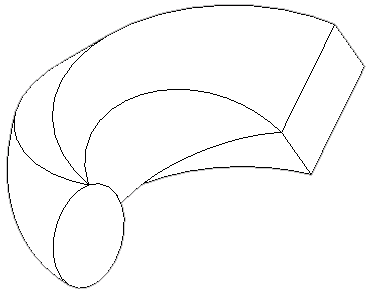

  6. 单击“修改 | 线”选项卡 “形状”面板 (创建形状)。 请参见访问“创建形状”工具
