绘制矩形
选择用于绘制矩形的工具。
例如,单击“注释”选项卡
“详图”面板
(详图线)。
单击“修改 | 放置线”选项卡(或对应的“修改 | 放置 <图元>”选项卡或“修改 | 创建 <图元>”选项卡)
“绘制”面板
(矩形)。
在选项栏上:
(可选)为“偏移量”指定一个值。
(可选)选择“半径”并指定值。
指定半径可以在矩形的角处创建圆角。

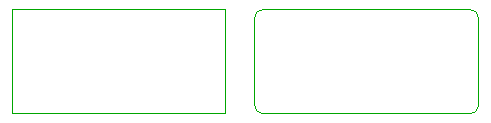

下图显示了未选择“半径”的情况下绘制的矩形和选择“半径”的情况下绘制的矩形。
注:
如果指定半径,则“偏移”选项将被替代。
单击绘制区域,指定矩形的第一个角。
移动光标并单击,指定矩形的对角。
