使用对正编辑器

通过对正编辑器，可对齐某一部分系统中管网的顶部、底部或侧面。

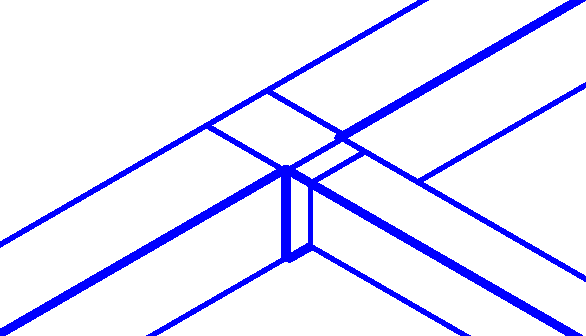

1. 高亮显示该部分系统中要对齐的风管，按 Tab 键一次或多次可高亮显示要对齐的管段，然后单击选择管网。
2. 单击“修改 | 风管”选项卡 “编辑”面板（对正）（对正）以访问对正编辑器。
3. 单击 （控制点）选择将作为对正参照的管网部分的一端，该端由显示在支管端部的箭头指示。


每次单击可交替选择开始管段和结束管段，由各支管端点处的箭头指明。

4. 指定对齐参照：

   单击...	对齐...
   	左上
   	中上
   	右上
   	左中
   	正中
   	右中
   	左下
   	中下
   	右下

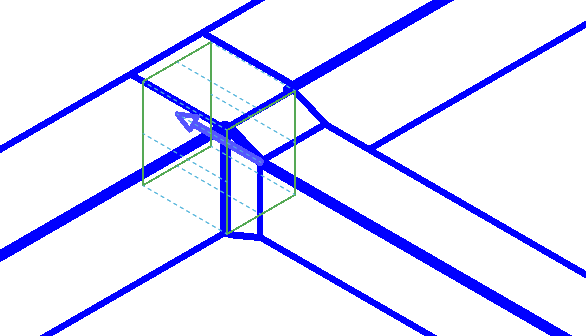

   也可以单击 （对齐线），然后从绘图区域中选择参照线。在选择了“细线”并且“视觉样式”设置为“线框”的三维视图中，该功能最为有用。它在参照风管面的边缘处沿着中心方向显示了虚线样式的参照线，如图所示。

   注： 在使用对正编辑器之前，必须指定“线框”作为“视觉样式”。
5. 在绘图区域中单击其中一条对齐线，可指定要用于对正的线。

6. 如果对管网的对正设置感到满意，请单击 （完成）以对齐管网，或单击 （取消）以在不应用这些变化的情况下退出对正编辑器。

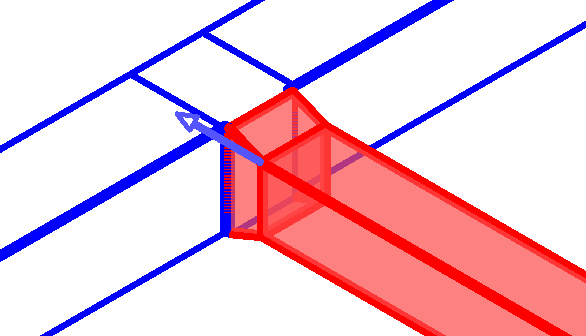

   此处显示的管网已与连接到 T 形三通的大管段的“中上”对齐。
