使用坡度编辑器

您可以使用坡度编辑器指定整个管道系统、部分系统或各个管段的坡度值和方向。通过此功能，可以等到整个系统布局完成后再应用坡度。

1. 高亮显示要调整坡度的部分中的管道，按 Tab 键一次或多次可高亮显示要应用坡度的分段，然后单击以选择管道。
2. 单击“修改 | 管道”选项卡 “编辑”面板 （坡度），以启用用于调整管段中管道和过渡件坡度的工具。
3. 在坡度编辑器的“坡度”面板中，为“坡度值”选择一个值。

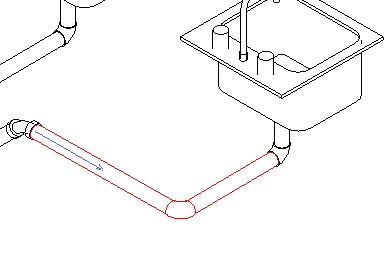

   此时参照端会显示一个箭头。坡度的参照端被设置为选定管道部分的最低点。



   如果同一高程上有多个支管，则启用 （坡度控制点）。如果只有一个支管可作为参照，则禁用“坡度控制点”。

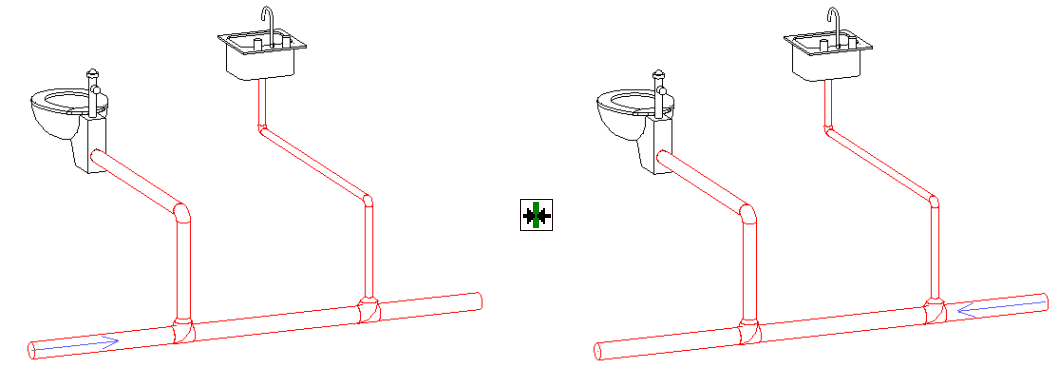

4. 单击 （坡度控制点）指定坡度的参照端。

   每次单击可交替选择由各个支管处的箭头表示的坡度参照。



   此时选定的支管处会显示一个箭头。

5. 如果您对管道的坡度设置感到满意，请单击 （完成）将坡度应用到管道并关闭坡度编辑器。单击 （取消）关闭坡度编辑器，而不应用这些修改。
