修改表面网格布局

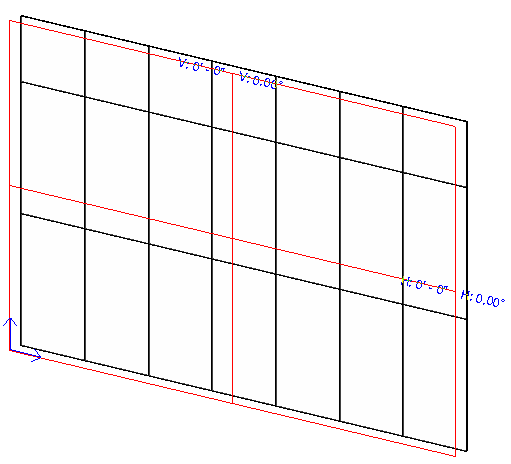

选择了幕墙网格图元面时,单击显示的控制柄
;此时将在幕墙网格面上打开幕墙网格布局界面。使用此界面,可以图形方式修改面的实例参数值。
布局界面控制柄:
控制柄
说明
对正原点。单击箭头可修改网格的对正方案。水平箭头用于修改垂直网格的对正;垂直箭头用于修改水平网格的对正。
原点和角度(垂直幕墙网格)。单击控制柄可修改相应的值。
原点和角度(水平幕墙网格)。单击控制柄可修改相应的值。
父主题:
幕墙网格放置
