在概念设计环境中，放样要基于沿某个路径放样的二维轮廓创建。 轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。 选择该轮廓和路径，然后单击
（创建形状），即可创建放样。
如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建放样。 如果轮廓不是闭合的，则不会沿多分段路径进行放样。 如果路径是一条线构成的段，则使用开放的轮廓创建扫描。
注： 如果使用样板来创建构件族，而不是使用体量或自适应构件样板，请参见创建放样。
创建多段放样
- 单击“创建”选项卡
“绘制”面板

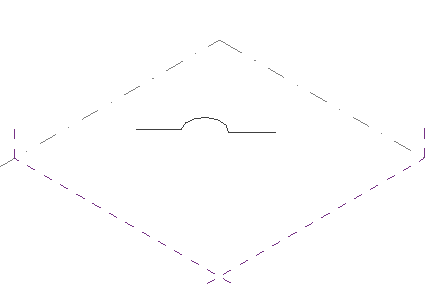

“线”，并绘制一系列连在一起的线来生成路径。
- 单击“创建”选项卡 “绘制”面板

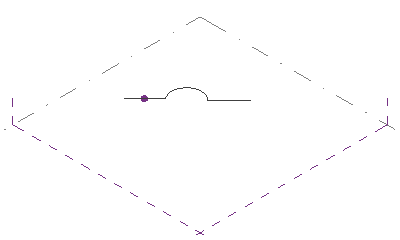

“点图元”，然后沿路径单击以放置参照点。

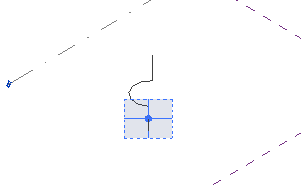

- 选择参照点。 工作平面将显示出来。

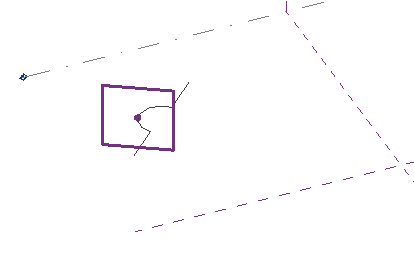

- 在工作平面上绘制一个闭合轮廓。
- 选择线和轮廓。

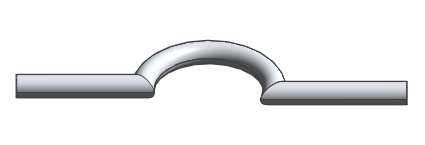

- 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。 请参见访问“创建形状”工具。
