对路径钢筋进行标记

可以使用自定义符号和标记对路径钢筋区域进行注释。这就提供了与钢筋类型和特定边界详细信息有关的信息。

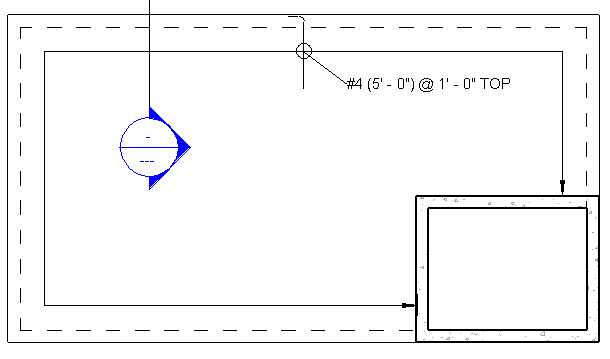

放置路径钢筋符号

  1. 单击“注释”选项卡 “符号”面板 (路径钢筋符号)。
    注: 如果项目中没有钢筋符号,可从库中载入钢筋符号。详细信息请参见符号
  2. 选择要放置符号的路径钢筋。
  3. 定位并单击以放置路径钢筋符号。

放置路径钢筋标记

  1. 选择“注释”选项卡 “标记”面板 (按类别标记)。
    注: 如果项目中没有钢筋标记,可从库中载入钢筋标记。详细信息请参见标记
  2. 选择要放置标记的路径钢筋。
  3. Esc 键退出“标记”工具。
  4. Revit Structure

    有关自定义钢筋标记的信息,请参见修改钢筋设置
