放置空间达到天花板

使用此方法放置空间后，该空间的体积将被约束在底部标高和天花板或正压送风系统标高之间。当天花板上方的空间作为正压送风系统或者与占用空间有不同的参数时，可以使用这种方法。

创建剖面视图

创建正压送风系统标高

激活空间可见性

放置空间

1. 在项目浏览器中，打开一个楼板平面，其中包含了要放置空间的区域。

   接下来，创建剖面视图，以在放置空间时对其进行验证。

2. 可以使用现有的剖面视图，但要确保剖面线与放置空间的区域相交。 在下面示例中，只需要一个剖面视图，因为每个标高都包含了一个空间。 您可能需要其他剖面视图，具体取决于设计的复杂度。

   注： 空间不在立面视图中显示。

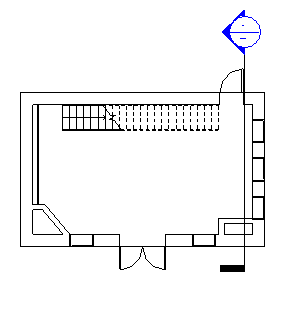

   如图所示，将剖面放置在楼板平面中，使剖面线与放置空间的区域相交。

3. 双击该剖面以将其打开。

在包含天花板的区域中放置空间时，可以使用正压送风系统标高。 正压送风系统标高是特殊标高，允许您使用基于正压送风系统标高的楼板平面视图，在天花板之上的正压送风系统区域中放置空间。 必须在所有正压送风系统区域中放置空间，以执行精确的热负荷和冷负荷分析。

4. 如果项目中包含位于天花板高度的标高，请选择这些标高，并在类型选择器中选择“标高 : 正压送风系统”。

   这将把这些标准标高修改为正压送风系统标高。

   注： 如果修改了标高类型，需要新建基于正压送风系统标高的楼板平面视图。 请参见创建平面视图。可以在项目浏览器中删除旧的楼板平面视图。
5. 如果项目中包含了正压送风系统标高，可以跳过这一部分。

   但是，需要在项目浏览器中确认基于正压送风系统标高的楼板平面视图确实存在。 如果需要创建基于正压送风系统标高的楼板平面视图，请参见上面的注释。

6. 如果项目不包含天花板高度的标高，则单击“设计”选项卡 “基准”面板 （标高）。
7. 在类型选择器中，选择“标高 : Plenum”。
8. 在选项栏上执行下列操作：
   • 确认已选中“创建平面视图”。
   • 单击“平面视图类型”，并在“平面视图类型”对话框中仅选择“楼板平面”，然后单击“确定”。

     该操作基于您创建的正压送风系统标高将新建一个楼板平面视图。 只有具有该楼板平面视图，才能在正压送风系统区域中放置空间。

   • 确认已指定 0' 0" (0.00 mm) 作为“偏移”。
9. 在天花板高度添加正压送风系统标高。

10. 单击“修改”。
11. 在项目浏览器中的工作规程下，双击“???”“楼板平面”，并在新的正压送风系统楼板平面视图上单击鼠标右键，然后单击“属性”。
12. 在“属性”选项板上，指定视图对应的“子规程”。

    该操作在项目浏览器中将新的正压送风系统楼板平面视图列在其子规程下。

13. 关闭除要放置空间的剖面视图和楼板平面视图外的所有视图，然后在键盘上输入 WT 以平铺这两个视图。

    也可以单击“视图”选项卡 “窗口”面板 （平铺）。

14. 在剖面视图处于活动的情况下，在键盘上输入 VG。
15. 在“可见性/图形”对话框的“模型类别”选项卡上，向下滚动到“空间”。
16. 展开“空间”，选择“内部”和“参照”（如果要显示参照十字光标），然后单击“确定”。
17. 重复上述操作使空间在楼板平面视图中可见。
18. 在楼板平面视图处于活动状态时，单击“分析”选项卡 “空间和分区”面板 （空间）。
    注： 可能需要在项目中载入空间标记（如果尚未载入这些标记）。
19. 在选项栏上执行下列操作：

    根据需要选择下列选项

    • 指定空间的标高之上的标高作为“上限”。
    • 输入 0' 0" (0.00 mm) 作为“偏移”。

      这两个选项指定了空间的垂直长度或高度。

      注： 如果指定的上限和偏移超过了天花板标高，那么即使上限比天花板高，空间的垂直边界也将捕捉到天花板。 这是因为在选中“面积和体积”选项（默认设置）的情况下，空间的垂直边界将捕捉到房间边界构件，例如天花板。 空间体积的计算将以房间边界构件为范围。 “面积和体积”选项位于“设计”选项卡 “房间和面积”面板下拉列表 “面积和体积计算”对话框上。
    • 在“空间”框中，确认选中“新建”（如果放置新空间），或者从列表中选择并放置取消放置的空间。
    • 在放置时进行标记：在放置空间的同时放置空间标记。

      默认选中该选项。 如果选中“在放置时进行标记”，则可从类型选择器中选择标记类型。

    • 标记位置框：指定“水平”、“垂直”或“模型”作为空间标记位置。

      仅在选中“在放置时进行标记”的情况下才适用。

    • 引线：为空间标记创建引线。

      仅在选中“在放置时进行标记”的情况下才适用。

    • 显示边界图元：高亮显示建筑模型中的房间边界图元，以便于识别。
20. 在楼板平面视图中，将光标移到建筑模型的某个区域上，然后单击以放置空间。
    注： 空间只能放置在楼板平面视图中。
21. 单击“修改”。
22. 选择空间。
23. 在“属性”选项板的“能量分析”下，执行下列操作之一：
    • 如果要占用空间，请选择“占用空间”。
    • 如果不占用空间，请清除“占用空间”。
24. 单击“确定”。
    注： 如果将空间放置在包含房间的区域中，将自动选中“占用空间”参数。 这将空间定义为已占用。 如果区域中不包含房间，将自动清除“占用空间”参数。 这将空间定义为未占用。 通过选择或清除该参数，即可重新定义空间。 “占用空间”参数会影响热负荷和冷负荷分析。

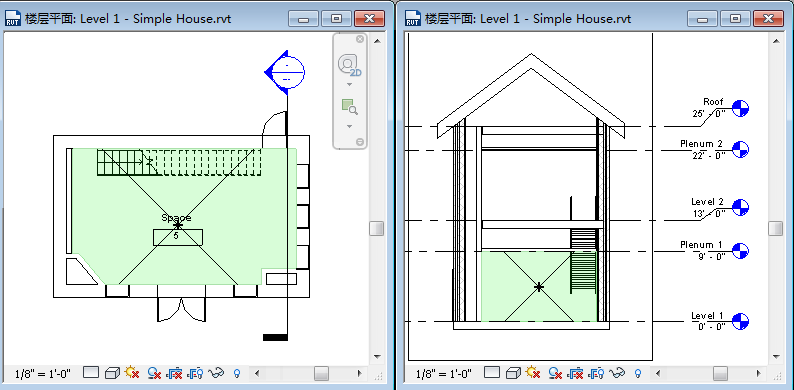

25. 在剖面视图中，确认代表空间体积的着色区域被约束在底部标高与上方天花板标高之间，并且不存在未着色区域（因空洞或竖井等引起）。 这样，可更准确地计算体积。


    请注意，存在与通道对应的未着色区域（左）和与墙槽对应的未着色区域（右下角）。 这些区域需要解决。

26. 如果未将空间约束为指定范围，请在剖面视图中确认空间的上限被指定为标高之上，如有必要，请重新垂直定义空间。

    还必须解决所有未着色区域。
