使用三维捕捉创建梁

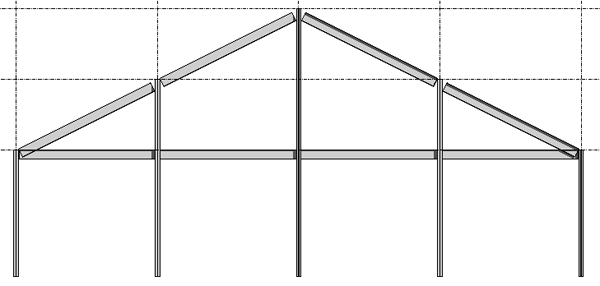

使用“三维捕捉”选项,通过捕捉任何视图中的其他结构图元,可以创建新梁。 这表示您可以在当前工作平面之外绘制梁和支撑。 例如,在启用了三维捕捉之后,不论高程如何,屋顶梁都将捕捉到柱的顶部。

在创建斜梁系统时,三维捕捉也很有用。 请参见斜梁建模

使用三维捕捉

  1. 单击“结构”选项卡 “结构”面板 “梁”。
  2. 在选项栏上,选择“三维捕捉”。
  3. 单击任何结构图元以指定梁的起点。
    注: 启用三维捕捉后,不论端点平面如何,您都可以准确地选择任何结构图元的端点。
  4. 单击其他结构图元以指定梁的端点。
