移动尺寸标注线文字

当尺寸标注彼此之间距离很近，难以阅读时，可以将文字拖离尺寸标注线，以使显示内容更加清晰。尺寸标注文字控制柄仅可用于永久性尺寸标注。

1. 选择一个尺寸标注。

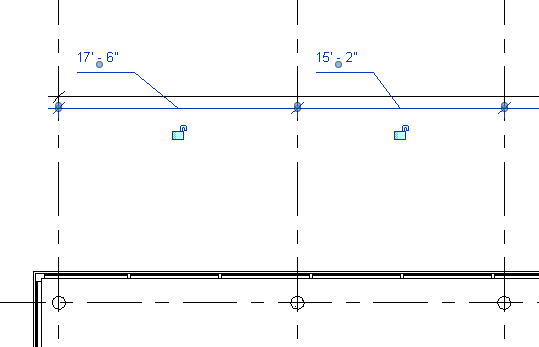

2. 将光标放置在尺寸标注文字下的蓝色操纵柄上，将文字拖曳到新位置。

   如果...	操作
   选择引线选项，然后 输入属性值，以便在文字移动远离原点时显示引线	文字移动后，将立即显示引线。
   选择引线选项，然后 输入属性值，以便在文字移动超出尺寸界线时显示引线	如果尺寸标注文字与尺寸标注的其中一个尺寸界线的路径交叉，将显示引线。
   引线选项在选项栏或“属性”选项板上处于清除状态	不显示引线。

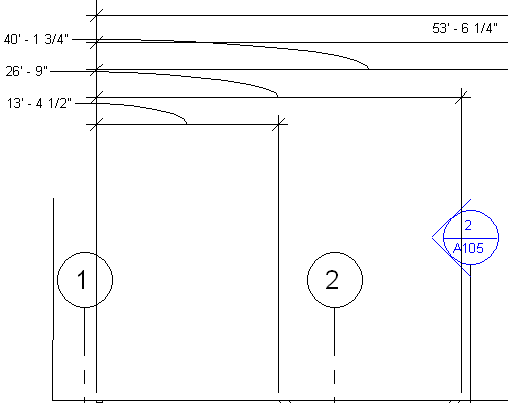

   示例：弧引线（超出尺寸界线设置）



   示例：直线引线（远离原点设置）

3. 要恢复尺寸标注文字的初始位置，请将操纵柄拖回至尺寸标注线，该操纵柄将捕捉至其初始位置。

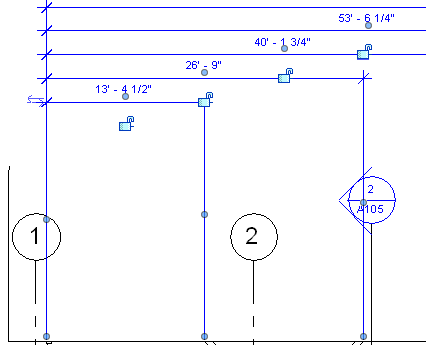

重置链中所有尺寸标注文字的位置

1. 右键单击某个线段的尺寸标注线或尺寸标注文字。
2. 单击“重置尺寸标注文字的位置”。
