构件可捕捉到参照平面和其他相同类别的构件上。
第一点或第二点的捕捉

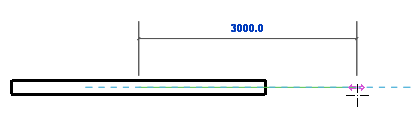

捕捉现有线的共线点 - 捕捉与现有几何图形共线的点。
捕捉线 - 捕捉现有线或几何图形上的点。光标也捕捉线的中点。
与弧相切的捕捉 - 捕捉与现有弧端点相切的点。
捕捉端点或中心点 - 点捕捉直线或弧的端点，或者弧或圆形的中心。
只捕捉第二点或整条线
水平或垂直捕捉 - 在绘制直线过程中，当光标接近水平或垂直线时，Revit 将线捕捉为完全水平或垂直的线。
水平捕捉
垂直捕捉
平行于现有线的捕捉 - 捕捉与现有几何图形平行的线。
垂直于现有线的捕捉 - 捕捉与现有几何图形垂直的线。
提示： 当移动光标时，状态栏会指示捕捉点。
