检查风管系统

该工具可检查您在项目中创建的机械系统,以确认各个系统都已被指定给用户定义的系统,并已准确连接。

检查风管系统

要验证模型中风管系统的连接,请单击“分析”选项卡 “检查系统”面板 (检查风管系统)。

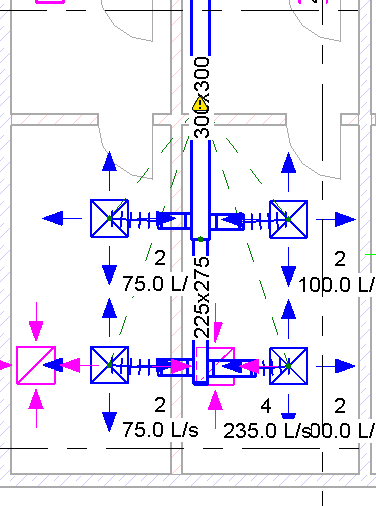

Revit 为当前视图中的无效风管系统显示图形警告标记和腹杆线。如果发现以下状况,则会显示警告信息:
  • 系统未连接好。

    当系统中的图元未连接到任何一个物理管网时,则认为系统未连接好。例如,如果系统中的一个或多个风道末端未连接到单个风管网络,则将系统视为未正确连接。

  • 存在流/需求配置不匹配。
  • 存在流动方向不匹配。

单击警告标记以显示相关警告消息。在相关的警告消息中,根据需要单击箭头按钮以滚动浏览警告消息列表。单击 (展开警告对话框)查看警告消息的详细信息。

再次单击 (检查风管系统),以关闭图形警告标记。

显示断开的连接

您可以为当前未连接的连接件显示断开标记。 要控制断开标记的显示,请单击“分析”选项卡 “检查系统”面板 (显示断开的连接)。 在“显示断开的连接选项”对话框中,选择以下一项或多项内容:
  • 风管
  • 管道
  • 电缆桥架和线管
  • 电气

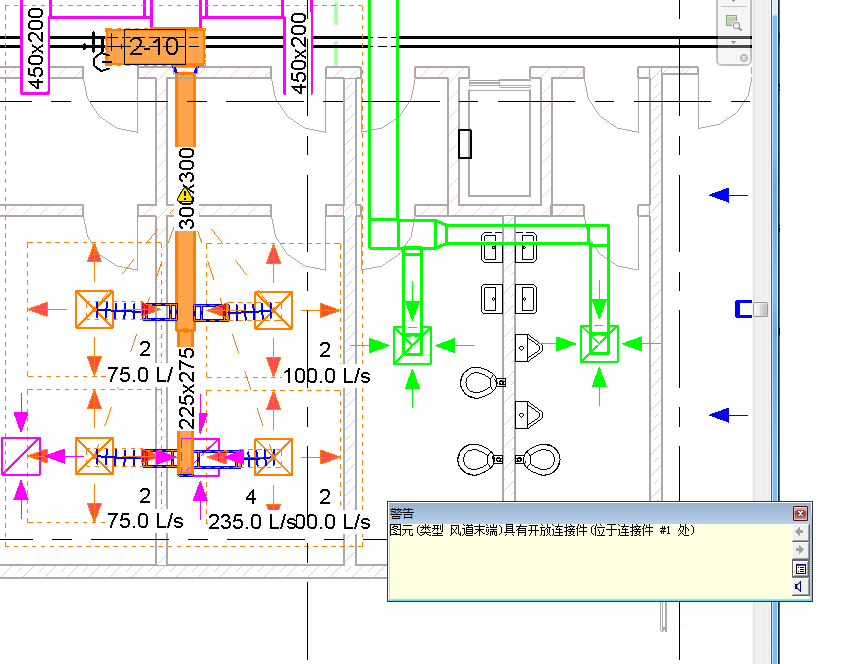

在下面的示例中,风管断开标记已经选中。

单击警告标记以显示相关警告消息。 单击 (展开警告对话框)查看警告消息的详细信息。

单击 (显示断开的连接)并清除选中项,以关闭断开标记。
