有关垂直叠层墙的说明

使用垂直叠层墙时，请注意下列准则：

• 所有子墙都使用与叠层墙相同的墙底定位标高和底部偏移。也就是说，子墙可以位于特定标高，但是实际上是基于与其关联的叠层墙的标高。例如，如果叠层墙基于标高 1，但其某一子墙位于标高 7，则该子墙的“底部标高”为标高 1。
• 可以编辑同时也是子墙的基本墙的类型属性。要访问基本墙的类型属性，请在类型选择器中选择基本墙类型，然后单击“图元属性”下拉列表 “类型属性”。
• 创建墙明细表后，垂直叠层墙不会记录在明细表中，但其子墙会记录在明细表中。
• 编辑叠层墙的立面轮廓时，是在编辑一个主轮廓。如果断开了叠层墙，则每面子墙都会保留编辑后的轮廓。
• 在绘图区域中高亮显示垂直叠层墙时，整面墙首先高亮显示。根据需要按 Tab 键，以高亮显示单个子墙。使用拾取框只会选择叠层墙。
• 子墙不能位于与叠层墙不同的阶段、工作集或设计选项中。
• 可以将垂直叠层的墙嵌入另一面墙或幕墙嵌板中。

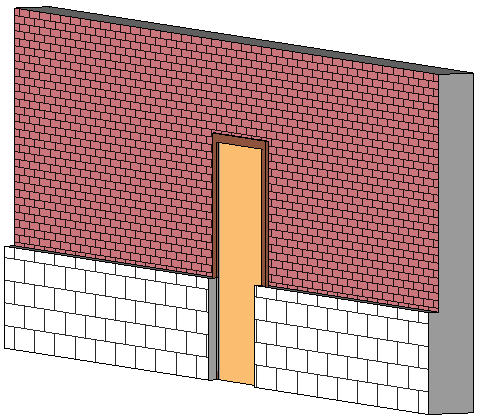

• 要在垂直叠层墙中放置附属件，可能需要使用“拾取主要主体”工具，以便在垂直叠层墙与构成该叠层墙的某一面墙之间进行切换。例如，下图中的门嵌板位于顶部墙的外侧，这是因为门的主要主体是底部子墙。

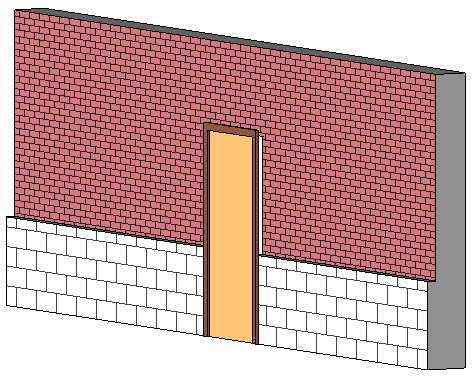

  要正确放置门，请选择门并单击“修改 | 门”选项卡 “主体”面板 （拾取主要主体）。将光标放置在墙上，并选择某一构件墙。可能需要按 Tab 键来选择所需的墙。


• 子墙可以作为墙饰条的主体；但叠层墙不能。

子墙不能承载叠层墙。
