绘制术语

Revit 中有几个专门用于绘制过程的术语：

• 绘制是 Revit 中绘制图元的过程。
• 基于草图的图元是那些通常使用草图模式创建的图元（例如，楼板、天花板和拉伸）。也有一些不需要使用草图模式进行绘制的图元（例如墙）。
• 草图模式是 Revit 中的一种环境，使用该环境可绘制其尺寸或形状不能自动确定的图元，例如创建或编辑屋顶或楼板或编辑屋顶或楼板的草图时。进入草图模式时，功能区显示正在创建或编辑的草图类型所需的工具。
• 包含基于草图的图元（例如屋顶）的所有图元都被称为草图。

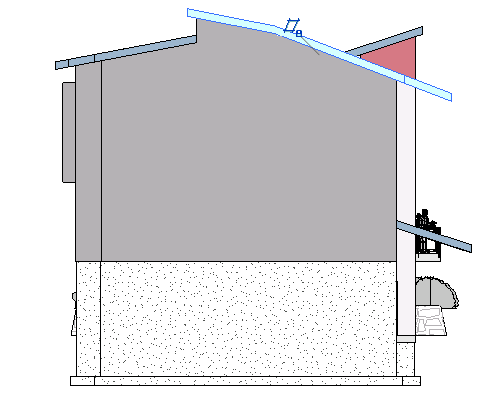

  例如，下图中选择了基于草图的屋顶。

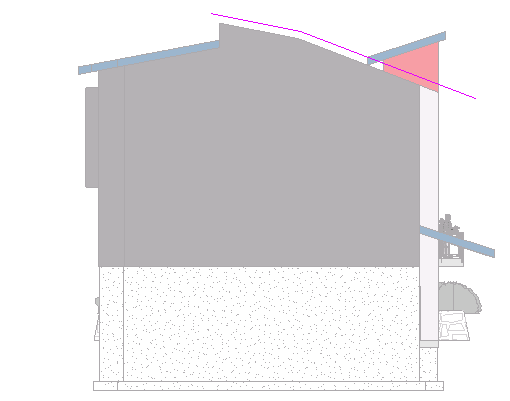

  在此示例中，选择屋顶（通过拉伸创建）时，可以单击“修改 | 屋顶”选项卡 “模式”面板 （编辑轮廓），这将在草图模式中打开相应的草图（下图中的粉色线）。对于使用迹线创建的屋顶，请选择屋顶，并单击“修改 | 屋顶”选项卡 “模式”面板 （编辑迹线）。在这里，您可以编辑草图的各个图元。草图模式中的可用工具因正在编辑的图元类型而异。
