物理视图和分析视图

如果使用结构分析默认项目样板启动 Revit 项目,将针对项目的两个默认结构标高中的每个创建两个结构平面视图。

Level 1 和 Level 2 视图显示了物理模型。Level 1- Analytical 和 Level 2 - Analytical 视图显示了分析模型。根据视图的显示设置,同一图元在各个视图中的显示不同。例如,下面图中显示的图形由于可见性/图形替换而看似不同,实际上是相同的柱-梁连接。有关如何使用视图样板、图形替换和对象样式使模型可视化的介绍,请参见可视化

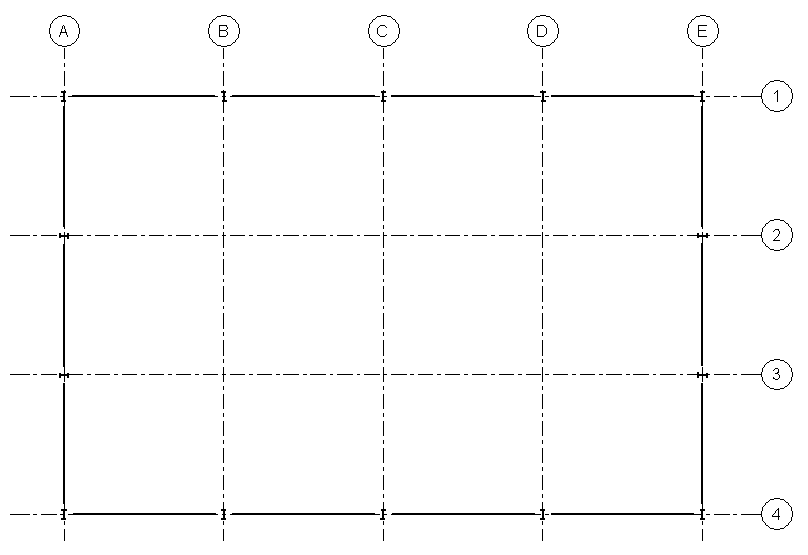

Level 1 - Plan View

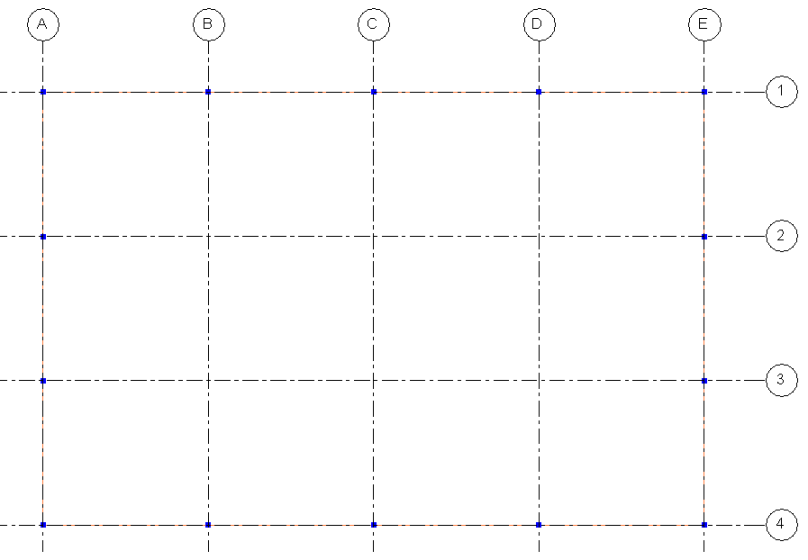

Level 1 - Analytical Plan View
