拆分地形表面

可以将一个地形表面拆分为两个不同的表面,然后分别编辑这两个表面。 要将一个地形表面拆分为两个以上的表面,请多次使用“拆分表面”工具,根据需要进一步细分每个地形表面。

在拆分表面后,可以为这些表面指定不同的材质来表示公路、湖、广场或丘陵。 也可以删除地形表面的一部分。

如果导入文件在未测量区域填充了不需要的瑕疵,您可以使用“拆分表面”工具删除由导入文件生成的多余的地形表面部分。

注: 如果地形表面的“拆除的阶段”属性未设置为“无”,然后再拆分地形表面,则生成的表面中会有一个的值更改为“无”。

拆分地形表面的步骤

  1. 打开场地平面或三维视图。
  2. 单击“体量和场地”选项卡 “修改场地”面板 (拆分表面)。
  3. 在绘图区域中,请选择要拆分的地形表面。

    Revit 将进入草图模式。

  4. 绘制拆分表面。

    操作方法

    1. 单击“修改|拆分表面”选项卡“绘制”面板(拾取线),或者使用其他绘制工具拆分地形表面。

      不能使用“拾取线”工具来拾取地形表面线。 可以拾取其他有效线,例如墙。

    2. 绘制一个不与任何表面边界接触的单独的闭合环,或绘制一个单独的开放环。 开放环的两个端点都必须在表面边界上。 开放环的任何部分都不能相交,或者不能与表面边界重合。
    3. 单击 (完成编辑模式)。

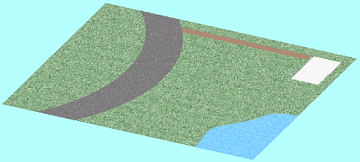

样例

拆分表面示例
