啟用和停用鎖點類型

啟用和停用鎖點類型

可以啟用或停用鎖點類型，以便於在 Factory 配置中放置元件。

存取：	功能區： 「Factory」頁籤 「選項」面板 「鎖點類型」

鎖點至樓板	勾選此方塊，可鎖點至配置樓板。依預設，此選項處於啟用狀態。 提示: 拖曳資產時，可按 F8 以暫時停用「鎖點至樓板」設定。

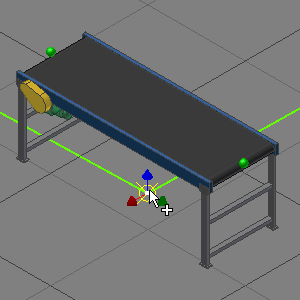

鎖點至格線	勾選此方塊，可鎖點至配置樓板上的格線。「Factory 選項」對話方塊中「格線鎖點公差」的值，可定義啟用鎖點的滑鼠指標與格線點之間的距離。依預設，此值設定為 25 像素。
鎖點至草圖	勾選此方塊，可鎖點至已放置在樓板上的草繪式圖元。鎖點至草繪式圖元時，系統會識別端點、中點和沿草繪式圖元的所有其他點，以協助在配置中定位元件。「Factory 選項」對話方塊中的「Inventor 幾何圖形鎖點公差」，可定義啟用鎖點的滑鼠指標與草繪式圖元上的點之間的距離。依預設，此值會設定為 5 像素。

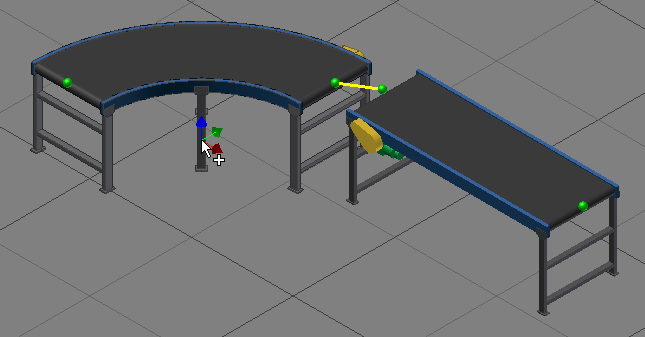

鎖點至接頭	勾選此方塊，可鎖點至在資產上建立的接頭點。依預設，此選項處於啟用狀態。「Factory 選項」對話方塊中「接頭鎖點公差」的值，可定義啟用鎖點的滑鼠指標與接頭之間的距離。依預設，「接頭鎖點公差」的值設定為 25 像素。「接頭鎖點預覽公差」控制拖引線的長度。

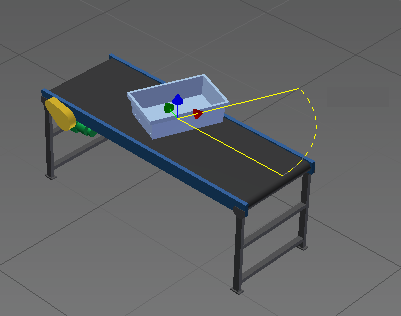

鎖點至表面	勾選此方塊，可鎖點至已放置在 Factory 配置中之資產的表面。依預設，此選項處於停用狀態。「Factory 選項」對話方塊中的「Inventor 幾何圖形鎖點公差」，可定義啟用鎖點的滑鼠指標與資產表面上的點之間的距離。依預設，此值會設定為 5 像素。

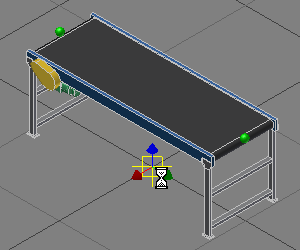

鎖點至頂點或邊	勾選此方塊，可將資產鎖點至 Factory 配置中既有資產的頂點或邊。依預設，此選項處於停用狀態。「Factory 選項」對話方塊中的「Inventor 幾何圖形鎖點公差」，可定義啟用鎖點的滑鼠指標與資產頂點或邊之間的距離。依預設，此值會設定為 5 像素。
鎖點至 DWG 覆疊	勾選此方塊，可鎖點至 DWG 覆疊中的 2D 圖面物件。可點選端點、中點和沿圖元的任何點。「Factory 選項」對話方塊中的「Inventor 幾何圖形鎖點公差」，可定義啟用鎖點的滑鼠指標與 2D 圖面物件上的點之間的距離。依預設，此值會設定為 5 像素。
鎖點至系統線	勾選此方塊，可鎖點至虛擬交點或頂點。將系統線與「重新定位」指令配合使用，可更精確地定位資產。依預設，此選項處於啟用狀態。「Factory 選項」對話方塊中的「系統線鎖點公差」，可定義啟用鎖點的滑鼠指標與系統線上的點之間的距離。依預設，此值設定為 25 像素。
鎖點至點雲	勾選此方塊，可鎖點至點雲中的所選點。然後，您可以使用「重新定位」指令，更精確地相對於點雲定位資產。依預設，此選項處於停用狀態。「Factory 選項」對話方塊中的「Inventor 幾何圖形鎖點公差」，可定義啟用鎖點的滑鼠指標與點雲中的點之間的距離。依預設，此值會設定為 5 像素。
