Suite 工作流程

Suite 工作流程

同步 AutoCAD

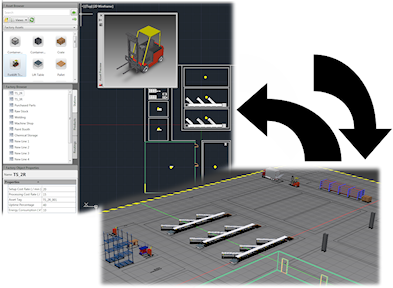

執行以下作業可從 3D Inventor Factory 配置建立 2D AutoCAD 圖面：

1. 在 Inventor Factory 中建立新配置或開啟既有配置。
2. 在功能區中，按一下「Factory」頁籤 「Suite 工作流程」面板 「同步 AutoCAD」。
3. 將啟動 AutoCAD，並建立目前 3D 配置的 2D 圖面。(會啟動 AutoCAD Architecture 或 AutoCAD Mechanical，具體取決於先前開啟的上一個版本。)
4. 在 Inventor 中，會建立 2D DWG 覆疊，並將其覆疊到 Factory 樓板上。
5. 在瀏覽器中，DWG 覆疊節點的顯示名稱與原始 2D 圖面的名稱相同，並使用此圖示 () 表示，以指示 Inventor 配置與新建立的 2D 圖面之間存在連結。

從 AutoCAD 建立

執行以下作業可從既有 AutoCAD 2D Factory 配置建立 3D Inventor Factory 配置。

1. 在功能區中，按一下「Factory」頁籤 「Suite 工作流程」面板 「從 AutoCAD 建立」。
2. 將顯示「來自 DWG 的新配置」對話方塊。導覽至並選取您要使用的 AutoCAD 2D 配置 (.dwg)。
3. 會建立新的 Inventor Factory 配置。AutoCAD 中的任何 2D 資產和可鏈接資產都將自動移植其 3D 對等資產。
   註: 有時，AutoCAD Factory 會在資產鏈接程序中建立非標準資產長度。這些資產將自動轉換為自訂資產並顯示為紅色。您可以在 Inventor Factory 中「Factory 選項」對話方塊的「DWG」頁籤上，停用自訂顏色或指定其他自訂顏色。
4. 在 Inventor 中，會建立 2D DWG 覆疊，並將其覆疊到 Factory 樓板上。
5. 在瀏覽器中，DWG 覆疊節點的顯示名稱與原始 2D 圖面的名稱相同，並使用此圖示 () 表示，以指示 AutoCAD 2D 配置與新建立的 3D Factory 配置之間存在連結。

從 AutoCAD 更新

使用以下程序可在已對原始 AutoCAD 配置進行修訂後更新 3D Factory 配置。如果已在 AutoCAD 中開啟 2D 配置，則必須先將其關閉，然後才能執行更新。

1. 圖面節點的瀏覽器圖示將指示原始 2D 圖面已被修訂 ，且 3D Factory 配置需要更新。
2. 在功能區中，按一下「Factory」頁籤 「Suite 工作流程」面板 「從 AutoCAD 更新」。
   註: 或者，在瀏覽器中的圖面節點上按一下右鍵，然後從快顯關聯式功能表中選取「更新」。
3. 原始 DWG 覆疊會被刪除，且修訂的 DWG 檔案會再次覆疊到 Factory 樓板上。
4. 在更新完成後，Factory 配置會反映對原始 2D 圖面進行的修訂。
5. 在瀏覽器中，DWG 覆疊節點會顯示此圖示 ()，以指示 AutoCAD 2D 配置與已更新的 3D Factory 配置之間的連結已透過同步恢復。
註: 如果與某個 Inventor Factory 配置連結的 2D 圖面已修訂，則在開啟該配置時，會顯示以下對話方塊。按一下「確定」，以使用 2D 圖面中的變更來更新配置。



中斷與 AutoCAD 的連結

執行以下作業可中斷 3D Inventor 配置與 2D AutoCAD 圖面之間的連結。

1. 在功能區中，按一下「Factory」頁籤 「Suite 工作流程」面板 「中斷與 AutoCAD 的連結」。
   註: 或者，在瀏覽器中的圖面節點上按一下右鍵，然後從快顯關聯式功能表中選取「中斷連結」。
2. 圖面節點的瀏覽器圖示將恢復其正常外觀 ，以指示連結已成功中斷。

如果 3D 配置包含子配置，會發生什麼情形？

與 AutoCAD Factory 同步時，3D 配置中的所有子配置都會自動轉換為外部參考。如果子配置包含任何已發佈的 3D 資產，在 AutoCAD 中這些資產將取代為其 2D 對等資產。

註: 若要取得有關子配置的更多資訊，請參閱 Inventor Factory 說明主題〈建立子配置〉。
