第 2 部：3D 至 2D

在此自學課程的這半部分，您將反轉該工作流程，並將電子資料從 Inventor 匯出至 AutoCAD Electrical。

加入連接器

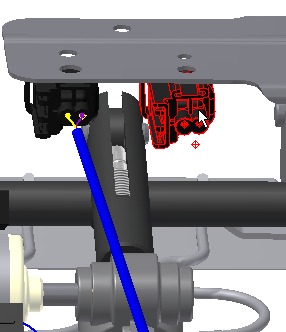

放置連接器複本 900356.ipt。如圖所示，近似地放置複本。
提示: 將其中一個既有複本從瀏覽器拖曳至圖形視窗可建立另一個複本，而無需使用放置指令。

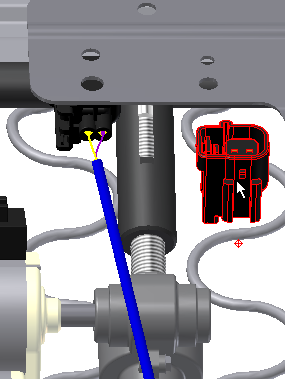

在「組合」頁籤的「位置」面板上，使用「掣點鎖點」或「移動」和「旋轉」。 使連接器的位置類似於下圖。目的是讓連接器上的接腳朝向座椅前部。

您通常可以使用組合約束放置和約束元件，但此練習中沒必要這樣做。
