檢視作用中組合的預設顯示設定，並建立一個釘板圖面。
- 使用 Standard.idw 樣板建立圖面。
-
在功能區中，按一下
「放置視圖」頁籤
「建立」面板
「釘板」
。 - 在「釘板視圖」對話方塊中，確定檔案已設定為 Enclosure_Assembly.iam。
- 按一下「釘板視圖」下拉式功能表，然後選取「Harness Assembly1」。按一下「確定」以建立視圖。

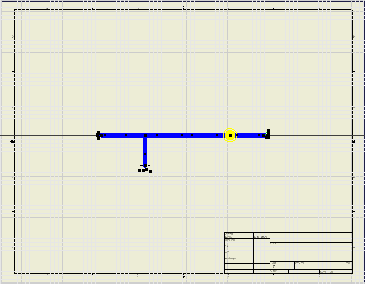

會建立釘板圖面視圖，並且釘板草圖處於作用中的狀態。線束放置於圖面中，如圖所示。
- 在圖形視窗中按一下右鍵，然後選取「完成草圖」。
- 使用檔名 Harness Assembly1.idw 將您的工作儲存在 Cable & Harness 子資料夾中。
