「建立 iMate」對話方塊

定義稱為 iMate 的約束對，以指定零件插入組合時的連接方式。 符號可指出 iMate。符號可展示 iMate 的類型和狀態。您可以更名符號，以與其他零件中的相符約束相對應。 單一零件上可以定義多個 iMate。

存取：	功能區： 「管理」頁籤 「建立」面板 「iMate」

「組合」頁籤

指定一個或多個約束類型、幾何圖形和約束名稱以定義 iMate。第一個指定的約束為主要 iMate。
類型	指定在組合中插入並約束零件時要符合的約束類型。
		「貼合」約束指定將選取的面與含相符 iMate 的元件上另一個面面對面放置，或者相鄰放置並齊平。
		「角度」約束指定當相對於含相符 iMate 的其他元件來定位選取的邊或平物面時所允許的角度。
		「相切」約束要求選取的面、平面、圓柱、圓球或圓錐於含相符 iMate 的元件上在相切點處接觸。
		「插入」約束要求平物面之間具有面對面的貼合約束，在含相符 iMate 的元件上的軸線之間具有貼合約束。
選取	選取零件上的幾何圖形以約束到另一個零件上的 iMate。
偏移或角度	指定 iMate 雙方彼此偏移的距離或角度。
解析	展示當零件被約束到一個組合中相符的 iMate 時定義的關係。

「運動」頁籤

類型		「旋轉」運動約束指定一個元件相對於另一個元件以指定的比率進行旋轉。圓柱面預設為所選圓柱之間的幾何比率。
		「旋轉-轉換」運動約束使用定義的比率指定兩個元件之間的相對轉換方式。
選取	選取倆個元件上的幾何圖形，使其彼此約束。可以指定一個或多個曲線、平面或點，以定義它們彼此配合的方式。
比率或距離	比率 對於「旋轉」約束，比率可指定當第一次選取的元件旋轉時，第二次選取的元件旋轉多少。例如，如果比例值為 4.0 (4:1)，則第一次選取的元件每旋轉一個單位，第二次選取的元件會旋轉四個單位。如果比例值為 0.25 (1:4)，則第一次選取的元件每旋轉四個單位，第二次選取的元件會旋轉一個單位。預設值為 1.0 (1:1)。如果選取了兩個圓柱表面，Autodesk Inventor 會計算並顯示相對於這兩個選取項之半徑的預設比例。 距離 對於「旋轉-轉換」約束，距離可指定相對於第一次選取的元件的每一次旋轉，第二次選取的元件移動多少。例如，如果距離值為 4.0 mm，則第一次選取的元件每完成一次旋轉，第二次選取的元件會移動 4.0 mm。如果第一次選取的是一個圓柱表面，Autodesk Inventor 會計算並顯示一個預設距離，即第一個選取項的周長。
解析	指定運動是向前還是向後。按一下相應的按鈕。

名稱和相符清單

您可以使用「放置元件」對話方塊選取元件，並選取「使用 iMate 交互放置」或「放置時自動產生 iMate」。如果至少已在組合中放置一個元件，則會使 iMate 相符。您可以透過建立「相符清單」來增加結果的準確度。
名稱	建立 iMate 名稱。可以輸入名稱，也可以保留為空 (將自動建立預設名稱)。
相符清單	建立 iMate 名稱清單。放置元件時，將首先嘗試在清單中尋找相符名稱，然後再符合 iMate 性質。
	「將名稱加入清單」可加入名稱。在其上按一下，然後輸入名稱。
	「刪除選取的名稱」可從相符清單中移除名稱。
	「在清單中上移」可變更選取的名稱的順序。
	「在清單中下移」可變更選取的名稱的順序。

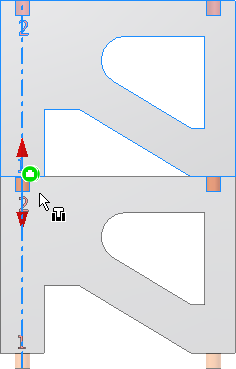

在本範例中，元件的多個例證以梯形式組合。若要實現此目標，可以建立 iMate 相符清單，以便將柱 1 永遠放置在孔 2 中。

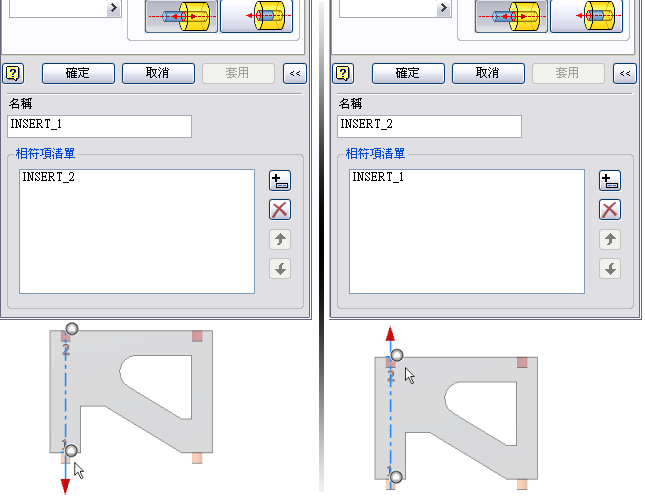

1. 在柱 1 上建立名為 Insert_1 的 iMate 插入約束。展開對話方塊並建立偏好的相符 (Insert_2) 做為相符清單中的第一項。
2. 在柱 2 上建立名為 Insert_2 的 iMate 插入約束。展開對話方塊並建立偏好的相符 (Insert_1) 做為相符清單中的第一項。
3. 將元件的第一個例證放置在組合中。
4. 使用「放置元件」對話方塊放置元件的第二個例證。啟用其中一個 iMate 選項 (「使用 iMate 交互放置」或「放置時自動產生 iMate」)。

註: 若要在放置時完全約束，請執行以下步驟以在剩餘的特徵上建立 Insert_3 和 Insert_4。
