移轉顏色型式至外觀，以及移轉材料型式至材料

準備移轉模型和型式

若要瞭解在 Inventor 2014 中，型式和型式管理有哪些變更，請參閱〈各版本之間的變更〉

材料

材料從材料型式移轉至材料。沒有延期此動作的選項。您加入的自訂材料會被移轉。使用新「材料瀏覽器」和「材料編輯器」修改既有材料或建立新材料。

外觀

請記住：開啟任何資料集前，請確定是否要不勾選舊版顏色型式中的「擬真外觀」選項。請務必閱讀此主題，並且明白將取得的結果。

以下是準備移轉模型所需執行的步驟：

步驟 1：建立自訂資源庫。

1. 啟用一個新的零件。
2. 在 QAT 中，按一下「外觀瀏覽器」：

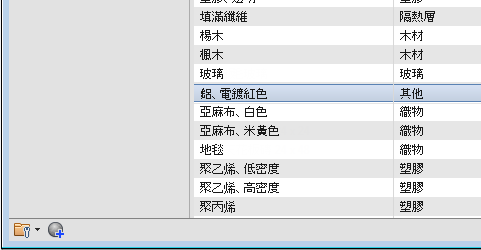

3. 在底部的瀏覽器工具列中，按一下 「管理」>「建立新資源庫」
4. 指定自訂資源庫的資料夾位置和名稱，然後按一下「儲存」。

步驟 2：加入自訂資源庫至專案。

1. 選取要加入資源庫的專案。

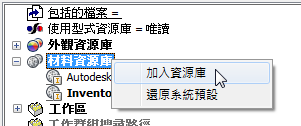

2. 在「材料資源庫」節點上按一下右鍵，然後按一下「加入資源庫」。



3. 導覽至並選取要加入至專案的自訂資源庫。按一下「確定」。

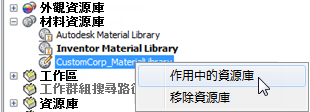

4. 若要將加入的資源庫設為作用中的資源庫 (第一個被搜尋或參考的資源庫)，請在資源庫節點上按一下右鍵，然後按一下「作用中的資源庫」。



移轉模型

下面兩個範例介紹如何移轉模型和型式內容。

情況 1 移轉至自訂 .adsklib 檔案

在 2012 版中，將自訂材料定義為 Materials.xml 與 Colors.xml 檔案的一部分。在 2013 和 2014 版中，您要移轉自訂材料至自訂 .adsklib 資源庫中。

1. 開始新零件
2. 在 QAT 中，按一下「材料瀏覽器」：
3. 在瀏覽器工具列上，按一下「移轉 Inventor 型式」。

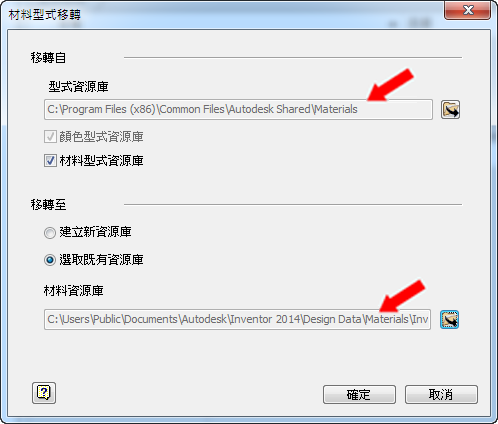

4. 在「材料型式移轉」對話方塊中，指定「移轉自」位置 (Materials.xml 與 Colors.xml 檔案位於此處)。依預設，在 Windows 7 中，此路徑為 C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data。



5. 指定「移轉至」位置 (通常是 InventorMaterialsLibrary.adsk 檔案或您建立的自訂資源庫)。依預設，在 Windows 7 中，此路徑為 C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials。
6. 關閉並重新開啟「材料瀏覽器」。



情況 2 移轉個別材料型式 - glowingredunranium.styxml

必備條件：已將 Inventor 2012 自訂材料型式匯出至 *.styxml 檔案。

1. 啟動 Inventor。
2. 開始一個新的零件檔。

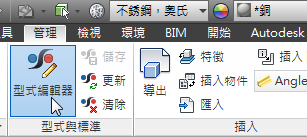

3. 在「管理」頁籤的「型式與標準」面板上，按一下「型式編輯器」。



4. 在「型式編輯器」中，按一下「匯入」。

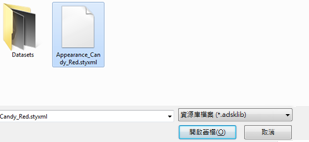

5. 導覽至您要匯入的 *.styxml 檔案，並選取該檔案。



6. 在確認對話方塊中，按一下「接受」。



7. 在「型式編輯器」中，按一下「完成」。該型式會匯入到目前文件，並位於「文件外觀」中。

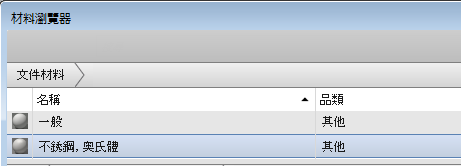

8. 開啟「材料瀏覽器」，在「文件材料」下，您將看到材料。尚未在資源庫中以便用於其他元件。

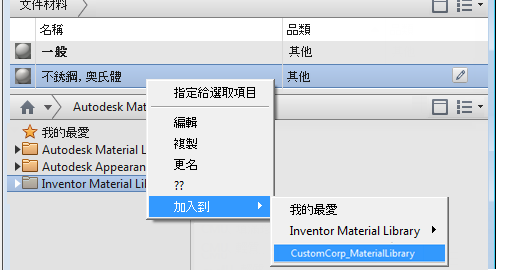

9. 將匯入的外觀拖放到自訂資源庫。或者，在外觀上按一下右鍵，然後在「加入至」清單中，選取將儲存外觀的資源庫。
