- 在功能區中，按一下
「註解」頁籤
「標註」面板
「擷取」
。
- 選取要擷取其標註的視圖或 圖紙草圖 。
- 若要擷取一個或多個特徵或 草圖幾何圖形 的標註，請按一下「選取特徵」，然後在圖形視窗中進行選取。若要擷取視圖中零件的標註，請按一下「選取零件」，然後選取圖形視窗中的零件。

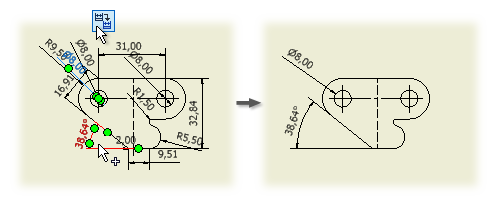

- 按一下「選取標註」，然後選取圖面視圖中要保留的標註。選取的標註將亮顯。
- 按一下「套用」以擷取選取的標註，然後按一下「取消」以關閉對話方塊。按一下「確定」以套用並關閉對話方塊。
註: 單一模型標註無法顯示在同一圖紙上的多個視圖上。
建立視圖時自動擷取標註
- 按一下
「選項」，以存取「應用程式選項」對話方塊。 - 在「圖面」頁籤中，找到「放置視圖時擷取所有模型標註」選項。選取該勾選方塊，以在您放置視圖時自動擷取模型標註。
建立基準視圖時擷取模型標註
加入基準視圖至圖面中時，在「圖面視圖」對話方塊的「顯示選項」頁籤上，選取「所有模型標註」。
從視圖中移除擷取的標註
- 選取要移除的每個標註。
- 按 Delete 鍵，或按一下右鍵，然後從功能表中選取「刪除」。
註: 從視圖中移除模型標註之後，您可以使用「擷取」將它顯示在其他視圖中，或重新顯示在從中將其移除的視圖中。
在包含導出零件特徵的視圖中加入模型標註
- 選取包含導出零件特徵的視圖。
- 在視圖上按一下右鍵，然後選取「擷取標註」。
- 在「選取來源」處於作用中的狀態時，展開瀏覽器中的視圖，並選取導出本體。
- 選取導出零件特徵。
- 按一下「選取標註」，然後選取圖面視圖中要保留的標註。選取的標註將亮顯。
註: 當加入導出零件特徵的標註時，只有那些仍然出現在導出零件特徵中的幾何圖形參考的標註，才會從原有的零件中加入進來。無法擷取導出草圖的標註。
