若要排列管段，請使用「軸心」固定管段點，然後按一下管段的末端並將其繞該軸心點拖曳。
在垂直和水平方向排列線束節段。使用格線鎖點，以精確進行放置。
- 確保您仍在編輯釘板草圖。
-
在作用中的釘板圖面草圖中，按一下
「釘板」頁籤
「編輯」面板
「軸心」

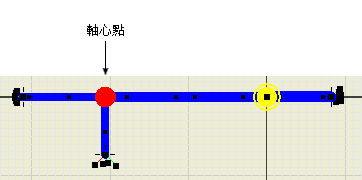

。 - 在圖形視窗中，按一下線束分支的接合點。

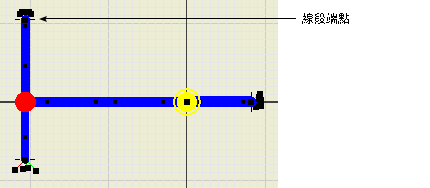

- 按一下段左端的點，然後拖曳，直至段鎖點至垂直位置。 註: 依預設啟用鎖點。若要停用鎖點，在圖形視窗中，於背景上按一下右鍵，然後從關聯式功能表中選取「停用鎖點」。

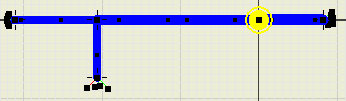

- 使段返回其原始位置。
- 按一下右鍵，然後從關聯式功能表選取「完成」，以移除樞軸轉動點。
