完成展開的特徵

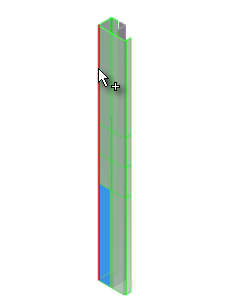

1. 按一下以選取下圖所示的第二個 90 度折彎。


   選取後，將預覽展開的折彎：

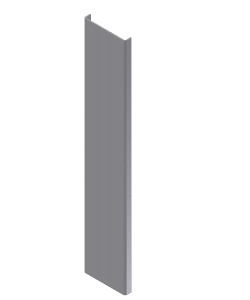

2. 在「展開」對話方塊中按一下「確定」，以如預覽所示展開兩個折彎並關閉對話方塊。您模型現在的顯示應該如下圖所示。


儘管加入孔並不需要這些步驟 (您將在隨後加入)，但是它們介紹了加入展開特徵來展開直折彎。

請注意，特徵瀏覽器現在包含兩個展開特徵：一個用於展開兩個型輥，另一個則用於展開兩個直折彎。

接下來，您將加入孔，並為孔建立陣列，以便使其穿過型輥特徵的面 (現在是平面)。
