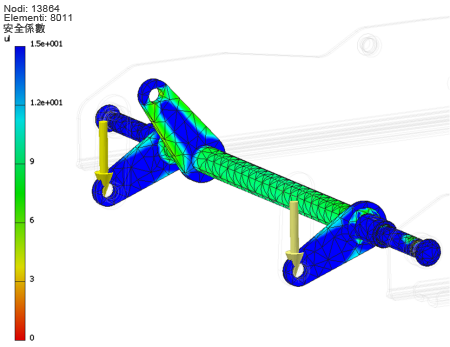

模擬完成其計算後，將更新圖形區域以顯示：
- 3D 體積出圖和結果類型。
- 顯示應力分佈的平滑描影。
- 指示應力範圍的顏色列。
- 包括節點和元素數量的網面資訊。
- 單位資訊。
- 會根據分析類型移植具有多種結果之子節點的結果瀏覽器節點。
對於靜態分析，預設結果是「Von Mises」，對於模態分析，預設是「頻率 1」。可以使用顯示指令和瀏覽器中的「結果」節點來檢視結果。這些工具可以幫助您視覺化元件所有部位上的應力大小、元件的變形以及應力安全係數。對於模態分析，您可以視覺化自然頻率模式。
註: 請使用模擬指南協助您顯示結果。
顯示指令已啟用並且位於「應力分析」頁籤的「顯示」面板下。預設顯示模式可平滑輪廓線。
展開「結果」節點顯示子節點可以查看各種結果集。例如，執行靜態分析時，Von Mises 應力、第一主應力、位移、安全係數等的子結果節點會移植瀏覽器。
若要檢視其他結果集，請按兩下瀏覽器節點。檢視結果時，您可以：
- 變更顏色列以突顯所涉及的應力層級。
- 將結果與未變形的幾何圖形進行比較。
- 檢視用於解析的網面。
- 使用輪廓線描影。
- 顯示最大結果位置和最小結果位置。
- 在結果集中套用同一比例。在隱藏結果視圖中的各種零件時或者處理參數式研究中的多種規劃時適用。
- 顯示邊界條件。
- 調整位移顯示以改善圖形簡報的模型變形。
- 透過一系列步驟動畫展示位移。
- 建立位移動畫的視訊。
- 檢視 2D 收斂出圖 (結果準確度曲線)。
- 探測特定點的值。
