再次測試 iCopy 定義。只有框架是從骨架零件導出的零件。還有其他元件，則獨立於骨架零件之外。這些元件會稍後再進行放置。
- 開啟 Target.iam。
-
在功能區中，按一下
「組合」頁籤
「元件」面板
「iCopy」
指令。 - 在「選取來源組合」對話方塊中，選取 Frame.iam。按一下「開啟」。將顯示「約束 iCopy」對話方塊。

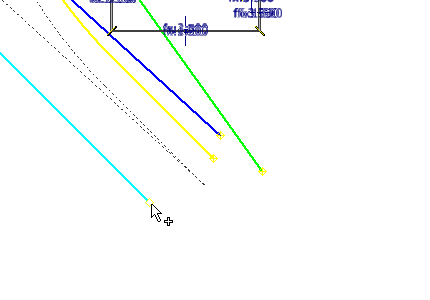

- 在青 (淡藍) 線末端選取工作點以當作左下點。

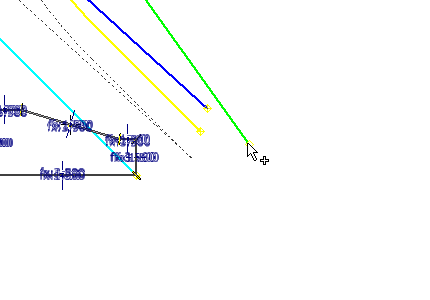

- 在綠線末端選取工作點以當作右下點。

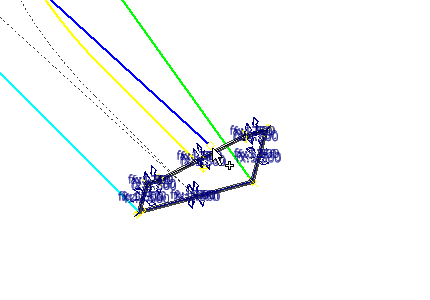

- 在藍線末端選取工作點以當作左上點。

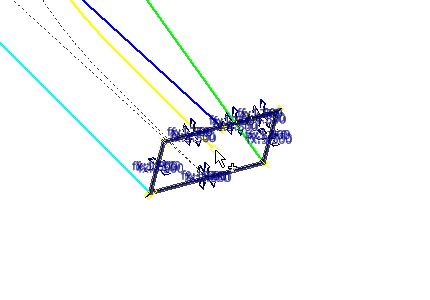

- 在黃線末端選取工作點以當作右上點。

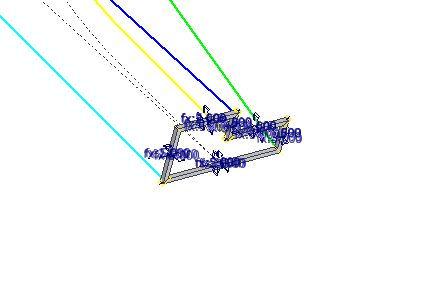

- 在「框架高度」欄位中，輸入 125 mm。
- 在「框架寬度」欄位中，輸入 125 mm。
- 選取「路徑陣列」頁籤以指定路徑資訊。
- 選取青 (淡藍) 線用作陣列的路徑 (系統會自動選取「路徑」按鈕)。

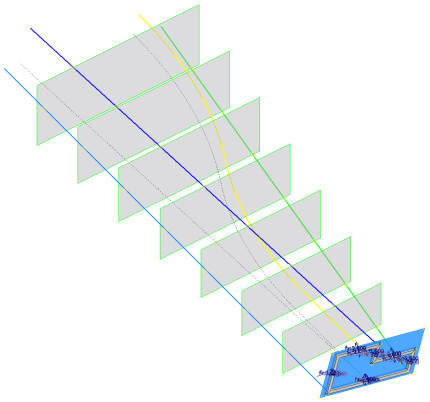

- 根據選取的路徑，系統會自動選取工作平面。
- 在「例證數目」欄位中輸入 8。
- 在「偏移」欄位中輸入 2500 mm。
- 按一下「下一步」以顯示「iCopy: 檔名」對話方塊。「複製/重複使用 iCopy 元件」對話方塊不會顯示，因為在 iCopy 定義中沒有可重複使用的元件。
- 按一下「確定」以完成指令。您之前輸入的檔名字首會一直保留，直到您關閉此設定。

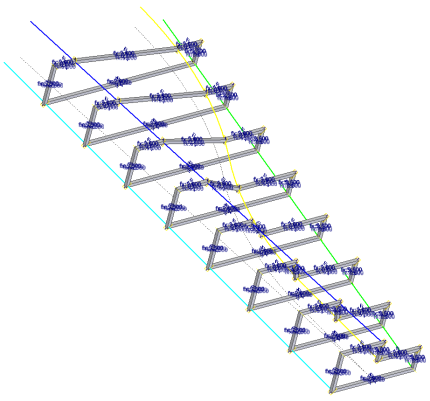

- 將會建立 iCopy 結果，如下圖所示。如果 iCopy 不成功，請返回 iCopy 樣板並檢查其建立步驟。註: 如果您的組合沒有按下圖所示顯示，請按一下「管理」頁籤上的
「本端更新」按鈕以更新 iCopy 結果。
- 關閉檔案。請勿儲存變更。此組合用於進一步測試。
