建立並發佈要在自排乾線型式中使用的自訂彎頭。
- 品類
-
佈線系統
- 所需時間
-
30 分鐘
- 使用的自學課程檔案
-
連接至資源中心並存取讀取/寫入資源庫。
如果沒有讀取/寫入資源庫可用，則自學課程將展示如何建立一個讀寫資源庫。
註: 按一下 http://www.autodesk.com/inventor-tutorial-data-sets-2014 並閱讀所需的自學課程檔案安裝指示。然後下載自學課程資料集和所需的自學課程檔案的安裝指示，並依指示安裝資料集。

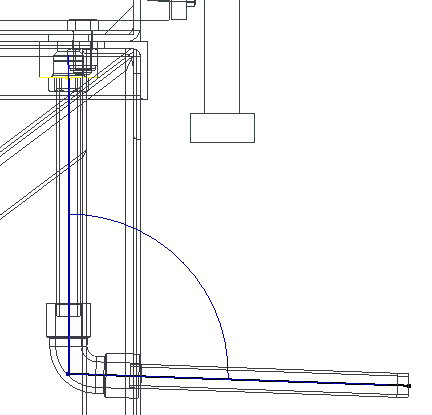

自排乾線應具有一個坡度或落差，以便重力會排乾管路。例如，佈線中本該水平的部分是傾斜的 (相對於水平線傾斜兩度)。
若要建立自排乾管路，首先建立自排乾線型式，然後透過該型式處於作用中狀態來建立管路。自排乾線利用折彎的配件或接合角度大於 45 度但小於 90 度，例如 88 度。
本自學課程是為具有儲存在桌面資源位置的資源庫的單一使用者環境建立的。如果您是可以共用資源庫的工作群組的成員，則您必須是資源庫管理員且具有編輯權限才能執行資源庫編輯工作。另外，在伺服器上建立使用者資源庫的方式不同於此自學課程中介紹的內容。
本自學課程中的範例使用的是基於數種不同標準的內容。如果資源中心規劃不包含相同的資源庫，則您可以僅閱讀而不執行任何步驟，或使用其他資源庫中的類似零件。例如，如果自學課程要求使用 ISO 標準的機器螺桿，而您的資源庫僅包含 ANSI 零件，則轉為使用 ANSI 資源庫中的類似螺桿。
目標
- 建立自排乾直線型式。
- 建立自排乾直線佈線。
- 移植自排乾直線佈線。
- 在資源中心中建立讀取/寫入資源庫。
必備條件
- 瞭解如何設定作用中專案、如何使用各種檢視工具導覽模型空間。
- 若要取得更多資訊，請參閱說明主題「入門」。
導覽秘訣
- 使用左下方的「上一頁」或「下一頁」可前進至下一頁或返回前一頁。
