接下來，我們加入結構約束和負載，以定義邊界條件。我們先從約束開始。
註: 框架模擬必須使用約束。如果啟動無約束的模擬，會開啟一個對話方塊並顯示錯誤訊息：未定義約束。
- 在「約束面板中，按一下「銷約束」

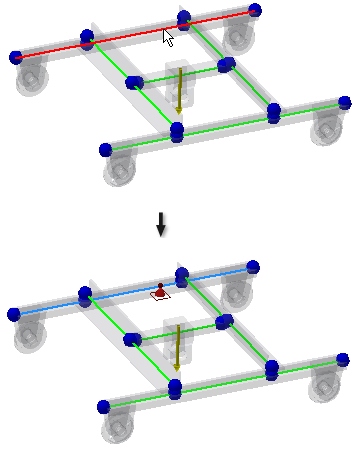

。將顯示對話方塊，且原點選取器處於作用中。 - 選取影像中所示的樑。會顯示銷約束預覽。
-
請確保在「銷約束」對話方塊中選取「絕對」選項。我們使用從樑的起始端測量的絕對值插入偏移值。
註: 您可以使用「顯示」面板中的「本端系統」指令
展示樑座標系統，以定義樑的起始端。 - 在「銷約束」對話方塊中，將「偏移」設定為 170 mm，然後按一下「確定」。會套用銷約束。

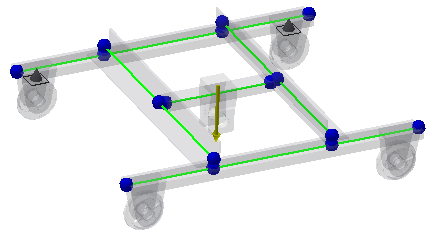

- 為同一個樑插入第二個銷約束。再次於「約束」面板中按一下「銷約束」。
- 選取同一個樑，然後將「偏移」設定為 2330 mm。按一下「確定」。
