切換至 AutoCAD Electrical。
將所加入的連接器和線材套用至 2D 模型。
- 選取「線路圖」
「插入元件」「插入連接器 (自清單)」。
- 在 My Documents\Acade 2011\AeData\Tutorial\Aegs\Interoperability 中，選取 driverseat_from_inv_exported.xml。按一下「開啟」。 註: 如果您沒有 Inventor，請使用提供的檔案 driverseat_from_inv.xml。

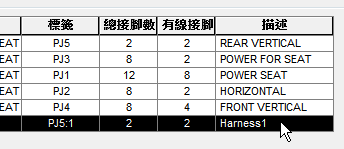

- 「連接器選取」對話方塊中將列示您在 Inventor 中加入的連接器。選取表示連接器的一列。
- 在對話方塊底部，按一下「詳細資料」。
- 在「顯示」>「接頭」功能表上，按一下「水平」。
對話方塊中的顯示切換為水平。
- 按一下「插入」。將接頭放置到電動座椅主開關右側。
- 在「連接器選取」對話方塊中，按一下「連接配線」。AutoCAD Electrical 已依您在 Inventor 中的指定連接接腳。
您已完成此自學課程。
