使用格柵建立排氣口
在下一部分中,我們將建立稱為格柵的排氣口。
在實體本體資料夾中,確保底端實體可見,並且浮雕實體已關閉。確保大型頂端實體可見。
註:
如果關閉本體的可見性,則 Inventor 不會將它們包括在特徵作業中。

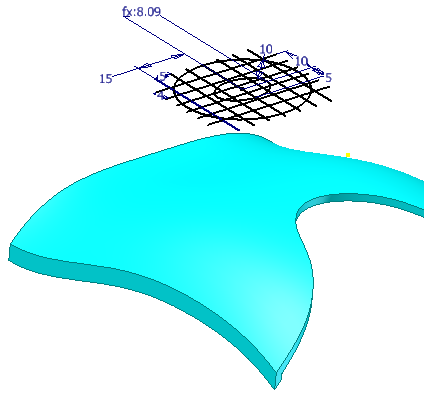

在瀏覽器中打開格柵草圖的可見性。
在「3D 模型」頁籤的「可塑性零件」面板上,按一下
「格柵」
指令。

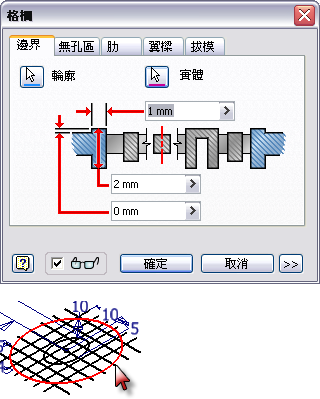

在格柵草圖上,選取大型外側橢圓,以符合
「邊界」
頁籤中「輪廓」選項的條件。接受預設大小設定。

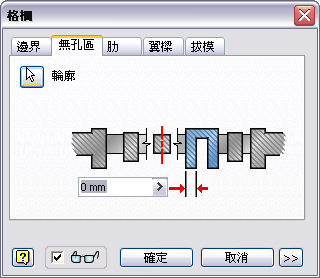

選取
「無孔區」
頁籤,然後選取小型中央橢圓,以符合「輪廓」選項的條件。接受預設
0-mm
。

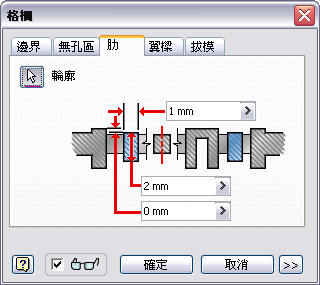

選取
「肋」
頁籤,然後選取所有剩餘的直線幾何圖形,以符合「肋」選項的條件。接受預設大小。

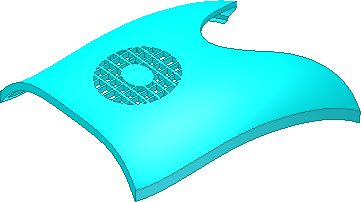

按一下
「確定」
以建立格柵。

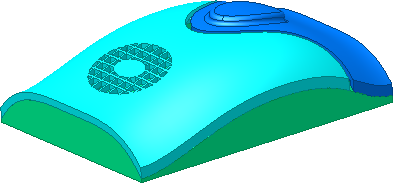

打開所有本體的可見性。
儲存檔案。
恭喜,您已完成<雲形線和曲面>自學課程。
