建立基礎視圖

新圖面的第一個視圖即為基準視圖。在功能區中,按一下 「放置視圖」頁籤 「建立」面板 「基準」 以將其他基準視圖加入至圖面。

基準視圖是後續視圖的來源。基準視圖:

  1. 在功能區中,按一下 「放置視圖」頁籤 「建立」面板 「基準」
  2. 在「元件」頁籤上,設置視圖︰
    • 指定模型檔案。
      註: 您可以建立僅包含草圖的零件視圖。2D 草圖必須與視圖平行。
    • 從清單中選取視圖方位或按一下「自訂視圖」,以設置非標準視圖。
  3. 在「顯示選項」頁籤上,設定視圖的參考與顯示選項。可用選項取決於用來建立視圖的檔案類型。
  4. 設定其他選項:
    • 指定視圖比例,以及打開或關閉圖面中視圖標示的可見性。如有需要,請按一下「編輯視圖標示」以在「設定文字格式」對話方塊中編輯視圖標示。
    • 如果要同時建立基準視圖和投影視圖,請確保勾選「在建立基準視圖後立即建立投影視圖」方塊。

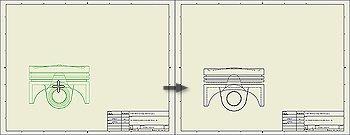

  5. 在圖形視窗中,將預覽移動至適當位置,然後按一下以放置視圖。
註: 「材料表結構」設定為「參考」的零件不能包括在用於建立視圖邊界框預設大小的公式中。因此,可在圖面視圖中截取參考零件。若要延伸視圖邊界框大小,請在「圖面視圖」對話方塊的「模型狀態」頁籤上增加「邊界」值。
提示: 「圖面視圖」對話方塊中的預設設定和預設值按照目前標準進行定義,可以使用「型式與標準編輯器」對它們進行變更。

展示如何建立基準視圖
