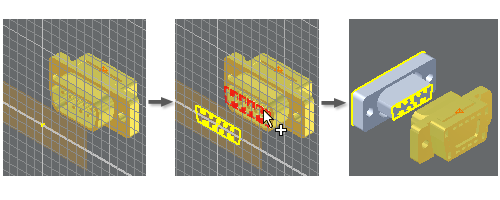

將其他草圖中的幾何圖形投影到作用中的草圖平面。
參考幾何圖形可以是邊與頂點、迴路、工作特徵或草圖幾何圖形。您也可以使用投影的幾何圖形執行以下作業：
- 約束或標註草圖曲線或點。
投影幾何圖形的大小和位置相對於原始草圖 ( 參考幾何圖形 ) 是固定的。您可以將草圖幾何圖形約束於投影的幾何圖形。
您可以選取「應用程式選項」中「草圖」頁籤上的選項，以自動將參考幾何圖形投影到草圖平面上。
- 建立曲線時自動投影邊
- 新草圖的自動參考邊
投影幾何圖形的關聯性
投影的幾何圖形為關聯式幾何圖形，會隨其父系幾何圖形的移動或變更而移動或變更。約束於此投影幾何圖形的草圖幾何圖形也會移動。
在建構環境中，將雲形曲線投影至 2D 草圖時，會建立非關聯式參考雲形線。對參考雲形線進行的任何編輯均會建立原始雲形線的逼近，這可能會導致曲線的精確度降低。
您可以切斷連結，然後使用任何草圖或約束指令編輯一般型式的幾何圖形。
投影幾何圖形的用途
- 將剪影投影到草圖平面上，以在輪廓或路徑中使用。
- 將預設中心點投影到草圖平面上，以將草圖約束至 座標系統 的原點。
- 將草圖從特徵投影到草圖平面上，供在新特徵的輪廓或路徑中使用。
- 在圖面中，投影視圖中的某些邊，加入幾何圖形以建立封閉的邊界，然後加入填充線或顏色填滿。
- 投影邊來定義圖面中拆解視圖的邊界。
- 將先前建立的模型邊和 2D 草圖幾何圖形複製到 3D 草圖。
