重心

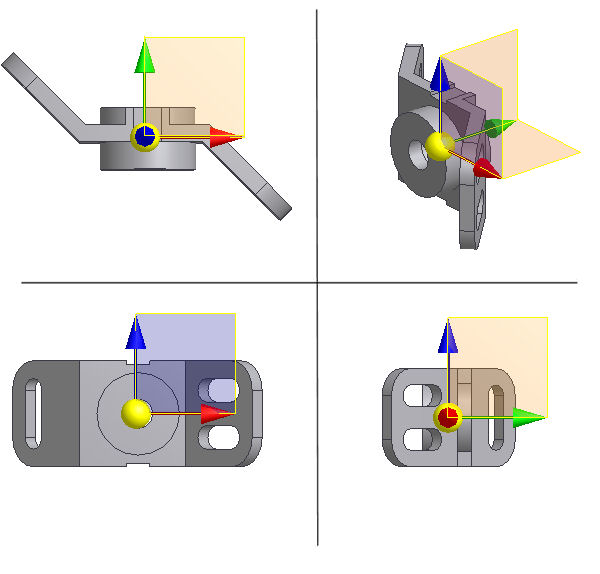

重心 (COG) 三向軸包含一個可選取的圓球、三個可選取的工作平面和符號原點處一個可選取的工作點。重心工作幾何圖形用於測量距離和角度以及「轉正檢視」視圖選取。圓球以及圓球中央的工作點展示所選零件的重心位置。在設計過程中,該符號還將做為視覺參考,例如嘗試將重心置於特殊面域時。

質量性質過期時,重心會發生什麼變化?

當第一次顯示重心並且零件質量性質已過期時,系統會提示您進行更新。如果選擇不更新,重心符號將顯示在上個已知位置處並描影顯示。如果從未計算過質量性質,重心將位於零件邊界框的中心。如果在顯示重心符號時零件的質量性質變為已過期,則符號將描影顯示。

使用「工具」頁籤更新質量性質,並重新整理重心位置和符號顯示。

可以顯示重心的座標位置嗎?

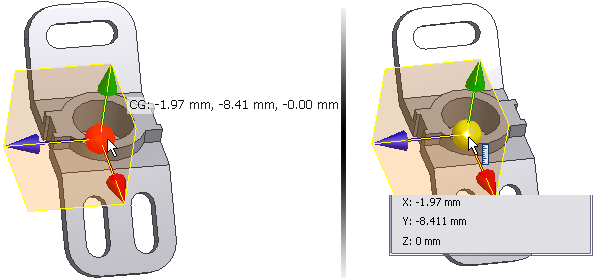

有三種方法可以顯示重心的精確座標位置。

可以選取重心嗎?

選取重心工作幾何圖形來測量距離與角度。

提示: 如果將「選取」篩選變更為「選取面與邊」,則可以重調重心工作平面的大小。
