產生動畫

開始動畫程序之前，請執行以下操作：

  1. 開啟 Autodesk Inventor LT 零件。
  2. 將視圖旋轉或移動到您希望在動畫中開始的位置。
  3. 進入 Studio 環境。在功能區中，按一下 「環境」頁籤 「開始」面板 「Inventor Studio」 。
  4. 啟用動畫。在瀏覽器中，展開「動畫」節點，然後按兩下動畫 1 (或列示的任一動畫) 前面的圖示。若要開始新動畫，請在「動畫」節點上按一下右鍵，然後按一下「新動畫」。

    或者，開啟動畫時間軸線。將啟用上一動畫。

    啟用動畫後，便可以使用動畫指令，且會顯示動畫時間軸線。

詳細的動畫工作流程

建立動畫

  1. 在動畫時間軸線中，將滑棒拖曳至您想要結束第一個動作的位置。
  2. 若要為動畫建立相機，請將視圖設定在要啟動相機的位置。按一下右鍵，然後按一下「從視圖中建立相機」。

    您可以根據需要建立任意數目的相機。

  3. 若要將動畫相機，請在瀏覽器中展開「相機」節點，在所需的相機上按一下右鍵，然後按一下「動畫相機」。
  4. 在時間軸線的相機選取清單中，按一下動畫中處於作用中的狀態的相機。
  5. 在圖形區域中，將視圖變更為相機的下一個位置，然後在時間軸線中按一下「加入相機動作」圖示。
  6. 在時間軸線視窗中，按一下「展開動作編輯器」，以查看動畫中所有獨立動作的動作列，以及動作列所表示的所有項目的瀏覽器樹。

    若要修改某個動作的起點和終點，請拖曳任何動作列的起點和終點。

    若要在列中重新定位動作，請按一下並拖曳此列的中部。持續時間不會發生變更。您可以按兩下某個動作，以顯示其對話方塊進行編輯。

  7. 如果您對動畫設置所做的編輯感到滿意，請按一下「收闔動作編輯器」，然後按一下「移往開始」。按一下「播放動畫」，以查看已編輯開始時間的動畫。

    如有必要，您可以再次編輯動作列。

  8. 將目前時間設定在動畫結束的時候，開始下一個動作順序，重複這些步驟以定義動作。
  9. 完成後，按一下「移往開始」，並播放整個動畫。您可以使用「動作編輯器」進行最後的調整。
  10. 動畫會自動儲存在瀏覽器的「動畫」資料夾中。
  11. 使用「彩現動畫」建立 .avi 檔。您可以按原樣彩現動畫，也可以使用型式指令增強動畫。若要取得有關使用「照明型式」和「場景型式」指令的更多資訊，請參閱〈建立彩現影像〉。

動畫指令的工作流程

動畫時間軸線

控制動畫中所有動作的計時並播放動畫。

  1. 將滑棒移至動作的時間軸線上的時間位置。
  2. 在圖形區域中，使用各種 Studio 指令來定義動畫動作。
  3. 對於動畫中的多個動作，請重複步驟 1 和步驟 2，直到動畫看上去符合您的要求為止。
  4. 按一下「展開動作編輯器」，以查看動畫中所有獨立動作的動作列。時間軸線瀏覽器包含動作列表示的所有項目的樹。

    目前時間指示器為最上層的項目。您可以將其拖曳至新位置，而動畫會相應地更新。

    若要變更動作的開始時間，請選取動作列並將開始控點或結束控點拖曳到所需的時間位置。該位置不必與目前時間指示器一致。

  5. 您可以複製同一列中或同一類型的動作，並將其貼至時間軸線上的其他時間位置處。將首尾相連地貼上這些動作。拖曳該動作列，以在動作間建立間隙。

  6. 如果您對動畫設置所做的編輯感到滿意，請按一下「收闔動作編輯器」，然後按一下「移往開始」。按一下「播放動畫」，以查看已編輯開始時間的動畫。

    如有必要，您可以再次編輯動作列。

提示: 「動畫時間軸線」視窗虛擬固定在 Inventor 應用程式視窗上。當其中一個視窗移動時，另一個會保持在原位。按兩下視窗標題列可在應用程式視窗內重新放置「動畫時間軸線」視窗。

動畫參數

為一個或多個使用者參數的值製作動畫。僅適用於包含使用者參數的檔案。

  1. 在功能區中，按一下 「彩現」頁籤 「管理」面板 「參數我的最愛」 ，並標記您要動畫製作為我的最愛的任何參數。這些參數將加入至「動畫我的最愛」資料夾中。
  2. 如果尚未顯示「動畫時間軸線」，請在「彩現」頁籤的「動畫」面板上按一下「動畫時間軸線」。將滑棒拖曳至您想要結束第一個動作的位置。
  3. 在瀏覽器中，按一下「動畫我的最愛」資料夾將其展開。

    在要動畫的參數上按一下右鍵，然後選取「動畫參數」。將列示作用中的檔案中的所有使用者定義的參數。之前已動畫的使用者參數儲存在「動畫我的最愛」資料夾中。

  4. 在「動畫參數」對話方塊中，輸入結束時間的值。

    在「加速度」頁籤上，設定速度，或選取固定速度，以便整個動畫動作均保持固定的速度。

  5. 按一下「確定」。
  6. 如果需要，請彩現動畫，並指定要使用的照明型式、場景型式和相機。

快速動作替代方法：

移動時間軸線滑棒。

  1. 展開「動畫我的最愛」資料夾，然後按兩下參數節點。
  2. 這會從上一個動作建立參數的動作，並顯示目前的參數值。
  3. 在「參數」編輯控制對話方塊中，輸入新的約束值，然後按一下勾選標記以接受輸入。

動畫相機

指定既有相機或建立新相機，並定義播放路徑和時間。

  1. 如果尚未顯示「動畫時間軸線」，請在「彩現」頁籤的「動畫」面板上按一下「動畫時間軸線」。
  2. 在圖形區中，將模型旋轉或移至動畫中您想要的開始位置。您可以使用縮放和平移指令。
  3. 建立相機的步驟：
    • 使用「旋轉視圖」指令設定動畫開始時的視圖。
    • 在圖形區域中按一下右鍵，然後按一下「從視圖建立相機」，或者在「相機」旁邊的瀏覽器圖示上按一下右鍵，然後按一下「從視圖建立相機」。
  4. 使用既有相機的步驟：
    • 在瀏覽器中，展開「相機」並在既有相機上按一下右鍵，然後按一下「相機動畫製作」。
    • 在「動畫時間軸線」對話方塊中，從清單中選取相機。使用「旋轉視圖」指令變更視圖。
    • 按一下「加入相機動作」，將相機設定為目前視圖，並為該位置加入一個動作列。
  5. 將滑棒移至您想要結束動作的下一個位置。
  6. 在功能區中，按一下 「彩現」頁籤 「動畫」面板 「相機」 ，然後定義相機動作。

    如果想產生轉盤效果，請選取「轉盤」頁籤上的「轉盤」選項。

    在「加速度」頁籤上，選取「固定速度」。

  7. 當完成相機動畫製作後，可以使用該相機透視或其他透視檢視動畫。從動畫時間軸線清單中選取相機以透過特定相機檢視動畫。選取「目前相機」從另一個透視觀看動畫和相機移動。
註: 您可以在同一動畫中複製並貼上相機。複本將放置在原始相機旁邊，且處於被選取狀態，可用於移動和編輯。

沿路徑製作相機動畫

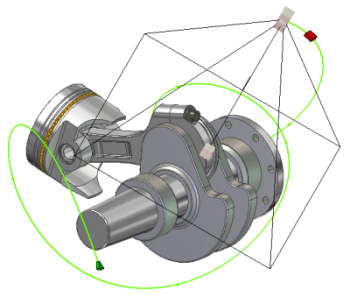

可以建立產品穿越或飛行。若要沿路徑動畫相機，必須：

  1. 建立一個包含 2D 或 3D 草圖的零件。路徑草圖幾何圖形必須相鄰、無間隙。
  2. 切換至 Inventor Studio 環境。
  3. 啟用「動畫時間軸線」指令。
  4. 在時間軸線中，將時間軸線滑棒移動到相機路徑動畫結束的時間位置。
  5. 在場景瀏覽器中，在想要進行動畫製作的相機上按一下右鍵並按一下「相機動畫製作」。
  6. 在「動畫相機」對話方塊中，按一下「定義」。
  7. 在「相機」對話方塊中，指定相機目標是固定、浮動還是沿路徑移動。如果目標沿路徑移動，請使用選取指令指定路徑草圖。
  8. 在「相機」對話方塊中，指定相機位置是固定、浮動還是沿路徑移動。如果相機位置沿路徑移動，請使用選取指令指定路徑草圖。
    註: 目標和位置路徑幾何圖形必須是不同的圖元。
  9. 選取路徑後，可以指定相機或目標所沿路徑的起始和結束位置。選取路徑後，可以沿路徑拖曳結束控點、三角形 (起始點) 和正方形 (結束點) 以限制相機或目標移動。
  10. 根據需要指定其他設定。
  11. 使用預覽彩現選項彩現動畫。您可以快速查看無照明效果的動畫結果。進行必要的調整，然後進行描影彩現。

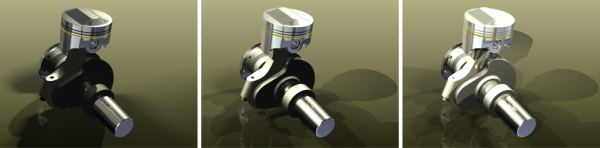

光源動畫製作

可以對照明型式、型式中的單個光源和局部光源進行動畫製作。動畫光源將在動畫瀏覽器中顯示。當對光源進行動畫製作時，可以使用某些參數，例如位置、目標 (僅適用於聚光燈) 、顏色等等。與其他動畫物件一樣，該動畫光源動作可透過關聯式功能表或透過按兩下時間軸線中的動作列來在時間軸線中進行編輯。

對照明型式進行動畫製作

  1. 如果尚未顯示「動畫時間軸線」，請在「彩現」頁籤的「動畫」面板上按一下「動畫時間軸線」。
  2. 將時間軸線滑棒設定到動畫的照明型式的結束時間位置。
  3. 在「照明型式」上按一下右鍵，然後按一下「光源動畫製作」。將顯示「光源動畫製作」對話方塊。
  4. 按一下「定義」。編輯照明型式位置。該位置表示動畫動作結束的位置。例如，如果照明型式從點 A 移動到點 B，則編輯位置以使光源位於點 B 處。
  5. 根據需要，在對話方塊中修改動畫時間的設定。
  6. 在「加速度」頁籤上，選取「固定速度」或為動畫動作選取適當的設定。
  7. 按一下「確定」，動作將移植時間軸線。
  8. 當完成照明型式的動畫製作後，可以使用時間軸線播放控制或透過「預覽」彩現動畫來檢視動畫。

製作型式中光源的動畫

  1. 如果尚未顯示「動畫時間軸線」，請在「彩現」頁籤的「動畫」面板上按一下「動畫時間軸線」。
  2. 將時間軸線滑棒設定到動畫的光源的結束時間位置。
  3. 在場景瀏覽器中，在光源上按一下右鍵，然後按一下「光源動畫製作」。將顯示「光源動畫製作」對話方塊。
  4. 按一下「定義」。編輯光源位置。該位置表示動畫動作結束的位置。例如，如果光源從點 A 移動到點 B，則編輯位置以使光源位於點 B 處。
  5. 根據需要，在對話方塊中修改動畫時間的設定。
  6. 在「加速度」頁籤上，選取「固定速度」或為動畫動作選取適當的設定。
  7. 按一下「確定」，動作將移植時間軸線。
  8. 當完成光源的動畫製作後，可以使用時間軸線播放控制或透過「預覽」彩現動畫來檢視動畫。
註: 您可以在同一動畫中複製和貼上光源。複本將放置在原始相機旁邊，且處於被選取狀態，可用於移動和編輯。

製作局部光源的動畫

  1. 如果尚未顯示「動畫時間軸線」，請在「彩現」頁籤的「動畫」面板上按一下「動畫時間軸線」。
  2. 將時間軸線滑棒設定到動畫的局部光源的結束時間位置。
  3. 在場景瀏覽器的「局部光源」資料夾中，在局部光源上按一下右鍵，然後按一下「動畫光源」。將顯示「光源動畫製作」對話方塊。
  4. 按一下「定義」。編輯局部光源位置。該位置表示動畫動作結束的位置。例如，如果光源從點 A 移動到點 B，則編輯位置以使光源位於點 B 處。
  5. 根據需要，在對話方塊中修改動畫時間的設定。
  6. 在「加速度」頁籤上，選取「固定速度」或為動畫動作選取適當的設定。
  7. 按一下「確定」，動作將移植時間軸線。
  8. 當完成局部光源的動畫製作後，可以使用時間軸線播放控制或透過「預覽」彩現動畫來檢視動畫。
