編輯圖面視圖

您可以變更圖面視圖的標示、比例、顯示型式和其他屬性。

提示：

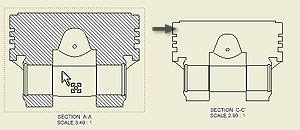

• 若要移動視圖，請按一下並拖曳視圖的紅色圖框。
• 您可以刪除圖面視圖，或將視圖複製並貼上到另一張圖紙中。在視圖上按一下右鍵，然後從功能表中選取適當的作業。
• 如果您需要在建立視圖後顯示工作特徵，請在瀏覽器的模型上按一下右鍵，然後選取「包括工作特徵」。在「包括工作特徵」對話方塊中，指定要在圖面視圖中恢復的工作特徵類型。
• 「圖面視圖」對話方塊中的預設設定和預設值依目前標準進行定義，可以使用「型式編輯器」進行變更。

註: 如果您刪除具有從屬投影視圖、剖面視圖、詳圖或輔助視圖的視圖，這些視圖會自動刪除。

若要編輯圖面視圖，請：

1. 在圖形視窗或瀏覽器中，選取視圖。
2. 按一下滑鼠右鍵，然後從功能表中選取「編輯視圖」。
3. 在「圖面視圖」對話方塊的「元件」頁籤上，變更與來源模型相關的選項。
4. 在「選項」頁籤上，變更參考資料或顯示特性的屬性。
5. 變更其他選項：
   • 選取視圖比例並編輯視圖識別符號。
   • 打開或關閉視圖標示的可見性。
   • 按一下「編輯視圖標示」並在「設定文字格式」對話方塊中編輯視圖標示。
   • 設定顯示型式：顯示或移除隱藏線，並選取描影視圖 (如果需要)。
     註: 如果選取了「自基準調整比例」或「自基準型式」，則無法變更比例或顯示型式。
6. 選擇「確定」，關閉「圖面視圖」對話方塊。

抑制圖面視圖

1. 在「模型」瀏覽器或圖形視窗中的圖面視圖上按一下右鍵。
2. 在功能表中，選取「抑制」選項。

註: 若要取消抑制圖面視圖，請在「模型」瀏覽器中的圖面視圖上按一下右鍵，然後取消選取「抑制」選項。

控制子視圖的切割繼承

您可以控制子系視圖是否繼承剖面、切割、中斷或拆解切割。

1. 在圖形視窗或瀏覽器中，選取子視圖。
2. 按一下滑鼠右鍵，然後從功能表中選取「編輯視圖」。
3. 在「圖面視圖」對話方塊的「顯示選項」頁籤上，於「切割繼承」區段中選取適當的勾選方塊。即可從父系視圖中繼承所選切割。
   註: 可使用的選項取決於所編輯之視圖的類型。
4. 選擇「確定」，關閉「圖面視圖」對話方塊。
