產生流道系統

建立二板式工具,並為族群模具中的模型產生饋送系統。

  1. 按一下 「幾何圖形」頁籤中的「設定分模面」 (「幾何圖形」頁籤 > 「模具」面板 > 「設定分模面」) 將顯示「設定分模面」對話方塊,且模型會配向為下視圖。

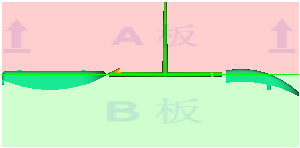

  2. 在「平面的 Z 深度」方塊中輸入 28 mm,然後按一下「套用」來移動分模面,如下圖所示。

  3. 按一下「關閉」來結束「設定分模面」對話方塊。 我們將對此自學課程使用預設模具性質。
  4. 按一下 「幾何圖形」頁籤中的「模具大小」 (「幾何圖形」頁籤 > 「模具」面板 > 「模具大小」) 將顯示「模具性質」對話方塊。
  5. 在「板厚度」部分,設定下列值:

    A 板: 75 mm

    B 板: 75 mm

  6. 按一下「確定」來套用變更並結束「模具性質」對話方塊。
  7. 現在已設定分模面與模具性質,您可以為模具建立流道系統。按一下 「幾何圖形」頁籤中的「流道精靈」 (「幾何圖形」頁籤 > 「饋送系統」面板 > 「流道精靈」) 將顯示「流道系統精靈」對話方塊。
  8. 在「豎流道」部分,
    1. X 文字方塊中輸入 -70,在 Y 文字方塊中輸入 45,來設定豎流道位置。
    2. 按一下「性質」文字方塊右側的 「瀏覽」 將顯示「豎流道定義」對話方塊。
    3. 選取
      豎流道類型: 冷注料口
      豎流道形狀: 圓錐形
      起始直徑 (1): 3
      結束直徑 (2): 6
    4. 按一下「確定」來套用變更並返回至「流道系統精靈」對話方塊,如果不需要變更性質,請按一下「關閉」。
  9. 在「流道」部分,
    1. 按一下「性質」文字方塊右側的 「瀏覽」 將顯示「流道定義」對話方塊。
    2. 選取
      流道類型: 冷注料口
      流道形狀: 圓形
      直徑 (1): 5
    3. 按一下「確定」來套用變更並返回至「流道系統精靈」對話方塊,如果不需要變更性質,請按一下「關閉」。
  10. 在「澆口」部分,
    1. 按一下「性質」文字方塊右側的 「瀏覽」 將顯示「澆口定義」對話方塊。
    2. 選取
      澆口類型: 冷注料口
      澆口形狀: 矩形
      寬度 (1): 3
      厚度 (2): 1
      配向: 水平 (依長度)
      水平長度: 4
    3. 按一下「確定」來套用變更並返回至「流道系統精靈」對話方塊,如果不需要變更性質,請按一下「關閉」。
  11. 在「流道系統精靈」對話方塊中,從「 配置 」下拉功能表中選取「星形」。
  12. 按一下「確定」 即會建立流道系統。

在下一個工作中,您將測試開發的饋送系統。
