翹曲約束對話方塊

若要存取此對話方塊，請執行翹曲分析，選取「摘要」窗格中的「翹曲」頁，然後按一下「翹曲指標，所有影響」。

提示: 您也可以按一下 (「結果」頁籤 > 「結果」面板 > 「翹曲約束」)，來存取此對話方塊。

可在此對話方塊的頂部定義點的 X、Y 與 Z 座標，將使用這些點來定義模型中的翹曲。

翹曲的顯示方式有以下兩種：

錨定平面

• 「錨定平面」選項可讓您在模型上定義三個點，透過這三個點來計算模型翹曲的錨定平面。
  • 定義的第一個點是錨點。

    它在所有方向 (X、Y、Z) 都受約束。

  • 定義的第二個點只能在 (X) 方向移動。
  • 定義的第三個點只能在 (X 與 Y) 方向移動。
  提示: 若要重調錨定平面圖示大小，可同時按住 shift 與滑鼠左鍵，在螢幕上往上及往下移動游標。您也可以選取一個錨點，然後將它拖曳至新位置。

最佳擬合

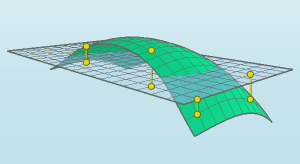

• 「最佳擬合」選項用來定義需要相對於它發生最小撓曲與移動的未翹曲曲面，例如貼合曲面。可為此曲面定義任意數量的參考點。

此對話方塊的「標稱最大撓曲」部分用來指定零件中允許的最大平面外撓曲。此資訊可用來評估模型不同區域中的翹曲等級。

對話方塊元素

錨定平面	您可以使用錨定平面來測量零件的撓曲。
最佳擬合	您可以使用最佳擬合技術來測量零件的撓曲。
X、Y 與 Z 座標	按一下模型或輸入 X、Y 與 Z 座標，以在模型上指定將用來計算零件撓曲的三個點。
參考點清單	包含已經指定的所有參考點清單。
加入	將 X、Y 與 Z 座標加入至參考點清單。
刪除	從參考點清單中刪除所選座標。
修改	改變所選座標。
標稱最大撓曲	指定要在翹曲評估中使用之允許的平面外撓曲值上限。
還原預設值	將「標稱最大撓曲」設定回其預設值。
