使用澆口區域定位器演算法

在此工作中，您將使用「澆口區域定位器」演算法來分析零件，及為兩個澆口找到最佳位置。

如果您不想使用「入門」自學課程中的相同專案，則需要建立一個新專案並匯入 cellphone.stl 自學課程檔案。您可以在「tutorial」資料夾 (如 C:\Program Files\Autodesk\Simulation Moldflow Adviser xxxx \tutorial ，其中 xxxx 是軟體版本) 中找到它。請確保刪除模型上的所有既有澆口位置。

澆口區域定位器算法基於平衡流確定適合的射出位置。此演算法會根據多個標準 (例如零件幾何圖形、流動阻力、厚度及成型可行性) 來建議射出位置。此演算法會根據這些條件，尋找能夠實現平衡充填的最佳射出位置。

1. 按一下 (「首頁」頁籤 > 「成型製程設置」面板 > 「分析精靈」)。
2. 選取「順序」頁籤，然後選取「澆口位置」勾選方塊。
   註: 您可能需要取消選取其他分析順序，才能選取「澆口位置」分析。
3. 選取「澆口位置」頁籤。
4. 從「澆口定位器演算法」下拉清單中，選取「澆口區域定位器」。
5. 按一下「完成」。

   如果沒有既有射出位置，「澆口區域定位器」演算法會考量所有標準以推薦射出位置的最佳位置。

6. 按一下 (「首頁」頁籤 > 「分析」面板 > 「開始分析」) 以執行「澆口位置」分析。

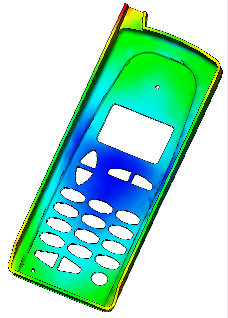

   當使用「澆口區域定位器」演算法時，「澆口位置」分析會產生「最佳澆口位置」結果。最佳位置會以藍色表示，而最差位置會以紅色表示。



   您可以使用結果摘要來自動將澆口放置在最佳位置。
7. 按一下「研究工作」窗格中的「摘要」，然後按一下「澆口位置」頁籤。
8. 按一下「全部套用」，來使用在「新澆口位置」表格中指定的「形狀」與「座標」放置射出位置。
9. 按一下「建立複本」。 即會建立一個新研究，其中包含一個射出位置。


10. 使用已套用澆口位置的研究，重複此自學課程中的步驟來執行另一個「澆口位置」分析。 「最佳澆口位置」結果會建議下一個射出位置的最佳位置。
    註: 在包含既有射出位置的模型上，對相同模型執行「澆口位置」分析可找到下一個最佳射出位置。「澆口區域定位器」演算法會尋找下一個將實現平衡充填的最佳射出位置，以便可以同時充填從每個澆口充填的區域。

您可以對每個研究執行「充填」分析，來查看一或兩個射出位置的變更會使零件的充填方式發生什麼變化。
