配向零件

在執行分析之前，需要先在模具內正確配向模型。通常需要配向模型，以使模具的母模仁側朝向豎流道配向。

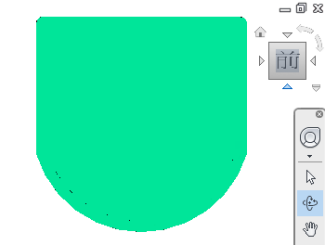

1. 按一下 ViewCube 的下視圖。


2. 目前，模型的開口部分朝向豎流道，因此您需要繞 X 軸將模型旋轉 180 度。


3. 按一下 (「首頁」頁籤 > 「建立」面板 > 「幾何圖形」)。

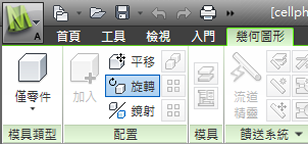

4. 按一下 (「幾何圖形」頁籤 > 「配置」面板 > 「旋轉」)，來開啟「旋轉」對話方塊。


5. 按一下模型來啟用「旋轉」對話方塊。模型即會變為粉紅色，且對話方塊會變為互動式。
6. 選取「使用零件中心」。
7. 按兩次與 X 文字方塊相關聯的 按鈕，然後按一下「套用」。

   現在，已在模具內正確配向模型。
8. 按一下「幾何圖形」頁籤之「結束」面板中的「完成幾何圖形」指令，來返回至「首頁」頁籤。
