建立流道

將流道加入至在之前工作中建立的豎流道中。

在插入流道前,您必須先指定流道性質。

  1. 按一下 幾何圖形,首頁頁籤 (「首頁」頁籤 > 「建立」面板 > 「幾何圖形」) 來開啟「幾何圖形」頁籤。
  2. 按一下 「幾何圖形」頁籤上的「預設值」 (「幾何圖形」頁籤 > 「性質」面板 > 「預設值」),並從「預設值」下拉功能表中選取 「幾何圖形」頁籤上的「流道性質」 「流道性質」 將顯示「流道性質」窗格。
  3. 在「流道類型」下拉清單中選取「」,在「流道形狀」下拉清單中選取「圓形」。
  4. 針對「直徑 (1)」輸入 4 mm,然後按一下「確定」,如果已預先輸入 4,請按一下「關閉」。
  5. 按一下 「幾何圖形」頁籤上的「預設值」 (「幾何圖形」頁籤 > 「性質」面板 > 「預設值」),並從「預設值」下拉功能表中選取 「幾何圖形」頁籤上的「格線大小」 「格線大小」 將顯示「定義格線」窗格。
  6. 在「格線大小」文字方塊中輸入 5 mm,然後按一下「確定」,如果已預先輸入 5,請按一下「關閉」。格線直到步驟 8 才會出現。
  7. 按一下 「檢視」頁籤上的「物件可見性」 (「檢視」頁籤 > 「可見性」面板 > 「物件可見性」),並從「物件可見性」下拉功能表中除選「邊界框」 如此即會從模型周圍移除邊界框,使您可以更輕鬆地建立流道。
  8. 按一下 「幾何圖形」頁籤中的「流道」 (「幾何圖形」頁籤 > 「饋送系統」面板 > 「流道」)建立流道」窗格會顯示出來,且模具會以加上格線的方式顯示。

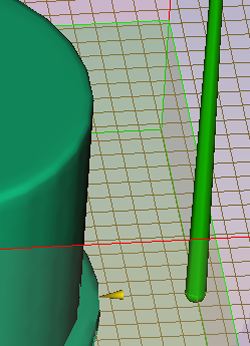

  9. 旋轉並放大模型,以便能夠看到豎流道的底部與射出位置。
  10. 確保選取「建立流道」窗格底部的「顯示格線」與「鎖點至格線」勾選方塊。

  11. 使用「選取」工具,按一下豎流道底部,然後將指標拖離豎流道。 會出現一條末端有黃色小球的黃色細線。這個球表示流道末端。由於已在「建立流道」對話方塊中選取「鎖點至格線」選項,因此這個小球將跳至最近的格線交點。

  12. 按一下如圖所示的格線交點。

  13. 在「圖形」面板中按一下右鍵,然後從功能表中選取「 完成建立流道 」。 如此即已建立流道。

在下一個工作中,您將建立澆口。
