尋找射出位置

執行「澆口位置」分析，以尋找適合的射出位置並自動將射出位置放置在模型複本上。

模型上射出點的位置會影響零件是否會出現瑕疵，例如短射、熔接線以及過度保壓。

註: 「澆口位置」分析結果不會指出射出位置有實用價值還是在表面上可以接受。

1. 若未顯示「分析精靈」，請按一下 (「首頁」頁籤 > 「成型製程設置」面板 > 「分析精靈」)。
2. 選取「順序」頁籤，然後選取「澆口位置」勾選方塊。
3. 按一下「下一步」以顯示「澆口位置」頁籤。
4. 確保已選取「進階澆口定位器」演算法，然後在「澆口數」文字方塊中輸入 1。
5. 按一下「下一步」以顯示「材料」頁籤。
6. 在「特定材料」區域或「常用材料」清單中，選取「一般 PP: 一般預設值」。 這是預設熱塑型塑膠聚丙烯材料。
7. 選取「完成」來關閉「分析精靈」。

   您可以選取您不想放置射出位置的模型區域。

   預設選取方式為使用公差角度。當相交角度小於公差角度時，會選取相鄰區域。您可以藉由增加公差角度或選取一些區域，來禁止將射出位置放置在手機外殼的正面。

8. 按一下 (「邊界條件」頁籤 > 「射出位置」面板 > 「禁止的澆口區域」)。 「工具」頁籤即會顯示「禁止的澆口區域」窗格。

   「選取方式」窗格可讓您定義區域的選擇方式。確保已從下拉方塊中選取「公差角度」。如有必要，請向下捲動以查看對話方塊的此部分。

9. 針對「公差」輸入 35 度。

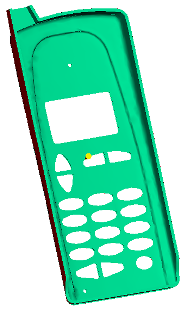

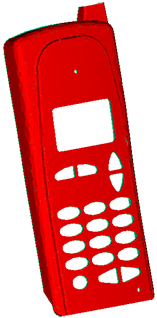

10. 按一下模型的正面以禁止將射出位置放置在此曲面上。 由於手機正面有多個圓角，因此您可能需要選取多個區域，才能禁止將射出位置放置在手機的整個正面區域。 禁止的區域會以紅色顯示。


11. 按一下「關閉」。 當您執行「澆口位置」分析時，將會忽略禁止的澆口區域。
12. 按一下「開始分析！」以執行「澆口位置」分析。 當分析某個澆口的最佳位置時，使用「進階澆口定位器」演算法的「澆口位置」分析會產生兩個結果。

    流動阻力指示器結果

    此結果顯示從澆口起流動波前所受到的阻力。確保流動阻力在零件各處均勻分佈。

    澆注適合度結果

    此結果可對模型上每處的射出位置適合度進行評定。相同顏色的區域代表同樣適合的位置。如果射出位置因設計約束而不適合，請在放置不同射出位置時考慮「澆注適合度」結果中的其他紅色區域。

    註: 只有在將「分析精靈」中的「澆口數」設定為一 (1) 時，才會產生「澆注適合度」結果。

13. 旋轉模型，使您能夠看到手機外殼的反面。

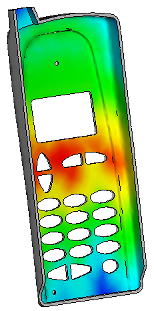

14. 在「研究工作」窗格中選取「流動阻力指示器」結果。 模型中心的流動阻力最小 (以藍色表示)。

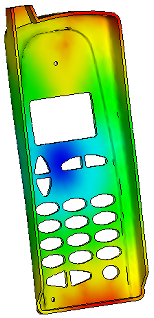

15. 在「研究工作」窗格中選取「澆注適合度」結果。 最適合的射出位置會以紅色表示。

    您可以使用「澆口位置摘要」，來在分析所指示的最佳位置處加入射出位置。
16. 按一下「研究工作」窗格中的「摘要」，然後按一下「澆口位置」頁籤。
17. 按一下「全部套用」，來使用在「新澆口位置」表格中指定的「形狀」與「座標」放置射出位置。
18. 按一下「建立複本」。 即會建立包含一個射出位置的新研究。研究名稱目前為亮顯。
19. 在研究名稱上按一下右鍵，並將研究更名為 cellphone_study_1，然後按 Enter 鍵。

新研究在手機外殼反面的中心位置有一個射出位置。現在，您可以執行「充填」分析。
