倒勾結果

「倒勾」結果顯示倒勾所在的區域。

倒勾是模型中出現的錯誤 (例如以錯誤方式進行的拔模)，或者是需要使用特定加工元件 (例如滑塊、斜頂出器、收闔公模仁) 以便可以頂出零件之工具中的特徵。

有時，如果倒勾特徵較窄且材料的彈性非常好，可能會在沒有特殊加工元件的情況下 (例如，如果有一些卡扣) 頂出零件。但是，可能的話，應該避免使用倒勾以使工具設計更為簡單。工具的複雜性越低，執行及維修的費用就越低。

使用此結果

「倒勾」結果展示拔模角度至少為 1 度之曲面上的倒勾及陰影特徵。

偵測到倒勾之後，您可以決定修改工具的設計，或是使用更加複雜的加工元件來形成倒勾，以便可以頂出零件。

當在零件上找出倒勾或陰影特徵時，您需要檢查是否可以從零件的設計中移除這些倒勾。如果這些特徵不是必要的，可以重新設計零件。但是，如果倒勾是必要的，則可以設計加工元件以確保正確頂出零件。

移除倒勾或陰影特徵可修正問題。

檢查事項

倒勾以紅色顯示，陰影區域以藍色顯示。判斷倒勾因零件模型中的錯誤所致，還是零件設計意圖所需。如果零件包含必需的倒勾，一種可能的解決方案是從零件中移除陰影區域或倒勾區域。這樣，不對模具進行重大變更即可正常頂出零件。

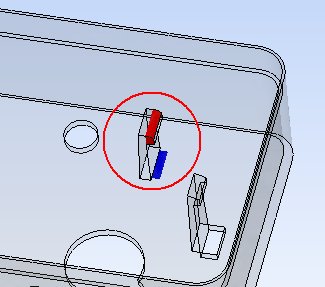

例如，下面的圖 1 展示鎖點手指特徵上的倒勾 (紅色)。陰影以藍色展示。此類倒勾通常需要進行費用較高的調節，例如使用斜頂出器或滑塊以確保可以頂出零件。

潛在的倒勾問題

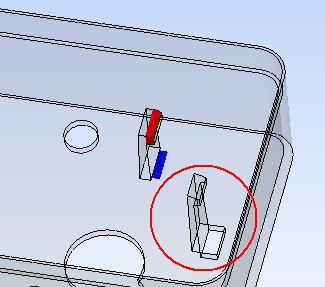

不過，圖 2 展示能夠以較少變更及最低模具成本在零件中建立孔，以移除藍色陰影區域將會存在的位置，如此一來，設計即會變為有效設計。

有效設計
