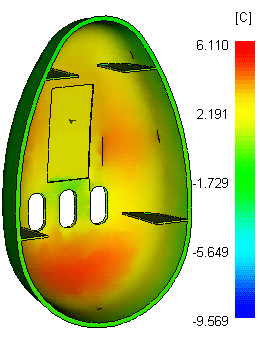

「溫度差異」結果亮顯零件幾何圖形與冷卻系統會導致零件表面溫度與零件平均溫度 (在週期結束時所測得) 不同的區域。
紅色表示比平均溫度熱的區域,藍色表示比平均溫度冷的區域。
「溫度差異」結果顯示零件形狀對其表面溫度的影響。較厚部分與滯留熱的區域 (例如小型封閉區域) 也會對聚合物的冷卻方式造成影響,因此,應與「冷卻時間差異」結果一起來看這個結果。
「冷卻」品質結果中的紅色區域可能由表面溫度的大幅度變動造成。如果遇到這種情況,請使用「溫度差異」結果及以下建議來尋找原因。
溫度差異為過小的負值 | 可能的問題 |
---|---|
增加區域厚度以降低冷卻率。 | 可能會導致設計出現功能性問題,而且可能會增加凝固時間。 |
如果問題由遲滯引發,請解決造成遲滯的問題。 | 可能會導致設計出現功能性問題。 |
請考慮在此區域使用較熱的冷卻劑。 |
溫度差異為過大的正值 | 可能的問題 |
---|---|
局部降低零件厚度。 | 可能會導致設計出現功能性問題。 |
考慮在此區域中加入更多冷卻通道與/或使用較冷的冷卻劑。 |
