色彩計畫概述

以圖形化方式描述空間的品類時,色彩計畫非常有用。例如,您可以依據房間名稱、面積、佔用或部門建立色彩計畫。如果要對樓板平面圖中的房間依部門進行著色,請將每個房間的「部門」參數值設定為必要值,然後以「部門」參數的值為基礎建立色彩計畫。接著加入色彩計畫圖例,以識別每個顏色代表的部門。

您可以將以任何參數值為基礎的色彩計畫套用到下列項目:

Revit Architecture

Revit Architecture 元素

  • 房間
  • 區域
  • 若要使用色彩計畫,必須具備專案中定義的房間或區域。

Revit MEP

Revit MEP 元素

  • 房間
  • 區域
  • 空間或區域
  • 管或管道
  • 若要使用色彩計畫,您必須在專案中定義房間、面積、空間、區域、管或管道。

您要在性質選項板上指定參數值。

範例

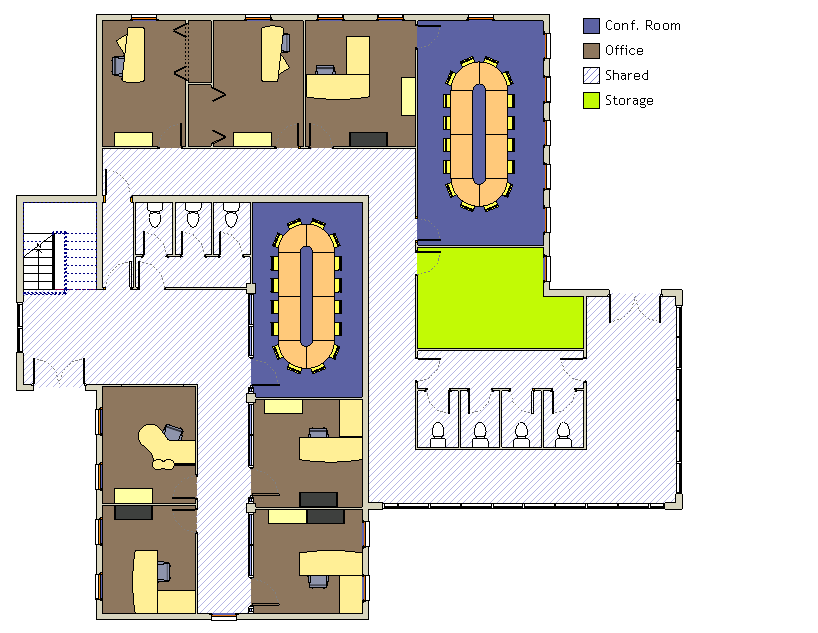

下列影像展示一個平面視圖,其色彩計畫使用的是對每個房間定義的特定值 (例如,「辦公室」和「儲存區」是房間「部門」參數的值)。

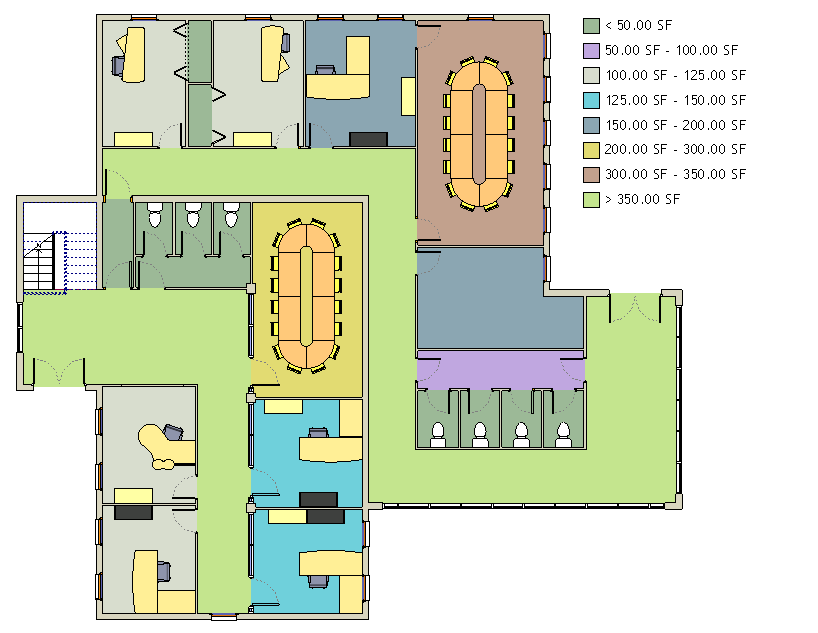

下一個影像展示的平面視圖,其色彩計畫是由值的範圍套用 (在此範例中,為平方英呎)。
