Daylight Rounding

Daylight Rounding

Přidáte oblouk nebo parabolickou spojnici mezi napojení svahování a cílový povrch.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Link
Link Number	Určuje číslo spojnice. Automaticky generovanou hodnotu Link Number můžete změnit.
Kódy spojnic	Určuje kódy, které jsou přiřazeny ke spojnici.
General
Daylight Link	Určuje spojnici, která aktuálně směřuje k povrchu.
Surface	Určuje cílový povrch.
Tessellation	Určuje počet segmentů čar použitých ke znázornění oblouku. Poznámka: Tato hodnota musí být v rozsahu 2 až 100. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Geometry Type
Round Option	Určuje typ oblouku, který má být nakreslen: Arc Parabolic
Round By	Určuje parametr, podle kterého má být definován oblouk: Radius Length
Round Parameter	Hodnota, která má být použita pro parametr Round By. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Points
Start Point Name	Určuje název počátečního bodu. Automaticky generovanou hodnotu můžete změnit.
Start Point Code	Určuje kódy přiřazené k počátečnímu bodu.
End Point Name	Určuje název koncového bodu. Automaticky generovanou hodnotu můžete změnit.
End Point Code	Určuje kódy přiřazené ke koncovému bodu.
Miscellaneous
Comment	Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Daylight Rounding Example.pkt

Vzorový soubor PKT obsahuje příklad zaobleného napojení svahování. Chcete-li zobrazit parametry, vyberte spojnici Daylight Rounding v prvku Flowchart. Parametry se zobrazí na panelu Properties.

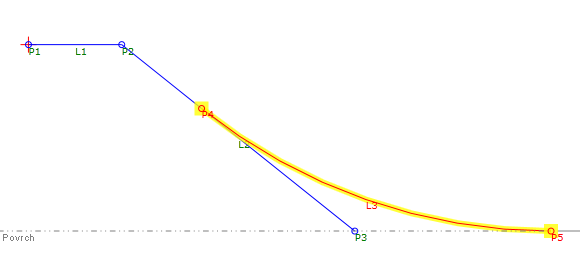

V příkladu směřuje spojnice L2 k povrchu. Spojnice L3 je spojnicí zaobleného napojení svahování a vytváří oblouk od L2 k povrchu. Při změně výšky povrchu jsou zachovány parametry definující spojnici L3 i její tečna k L2.
