Set Variable Value
Přiřadí hodnotu dříve definované proměnné.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| General | |
| Name | Určuje proměnnou, která byla definována ve vývojovém diagramu. |
| Variable Value | Určuje hodnotu, která má být použita pro proměnnou. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Miscellaneous | |
| Comment | Označuje poznámky o proměnné. Poznámky lze zobrazit na panelu Preview. |
Příklad
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Set Variable Value Example.pkt

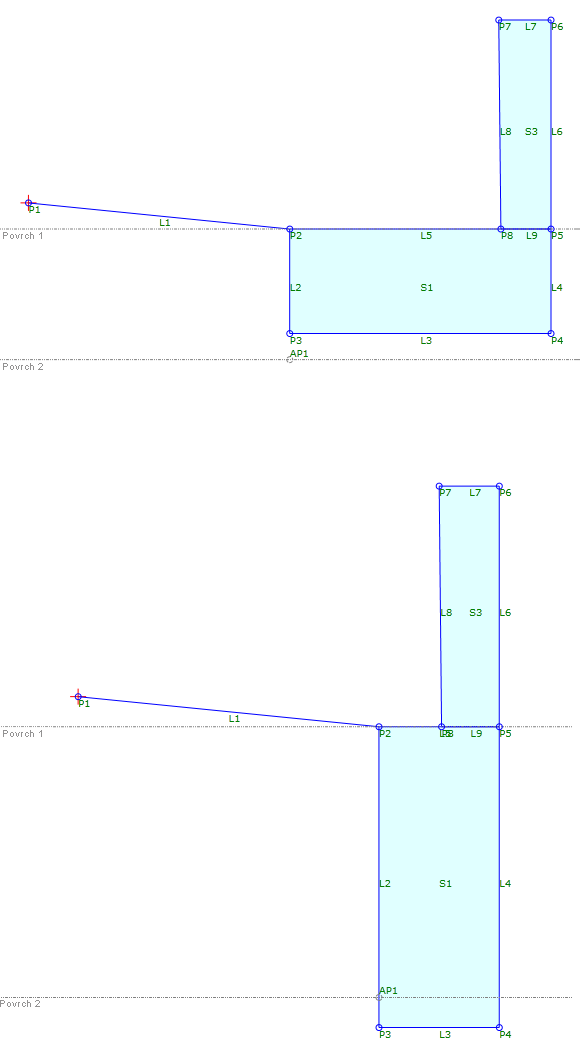

V tomto příkladu je pomocí proměnných definována výška a šířka zápatí opěrné zdi. Výška a šířka zápatí se mění v závislosti na vzdálenosti mezi dvěma cílovými povrchy.
- Proměnné výšky
a šířky jsou definovány. - Rozhodnutí
používá výraz, který určuje vzdálenost od P2 k povrchu Surface 2. - V závislosti na tom, zda je vzdálenost větší nebo menší než 3, jsou hodnoty proměnných výšky a šířky nastaveny jedním ze dvou způsobů.
- Body v sekvenci
Footer pomocí odpovídajících hodnot výšky a šířky vytvoří geometrii zápatí.
Poznámka: Chcete-li podmínku otestovat, změňte v příkladu hodnotu Preview Value položky Surface2.
