Definování bodů konektorů

Definování bodů konektorů

1. Na pásu karet klikněte na kartu Generátor komponent panel Vytváření možnost Definovat konektor.

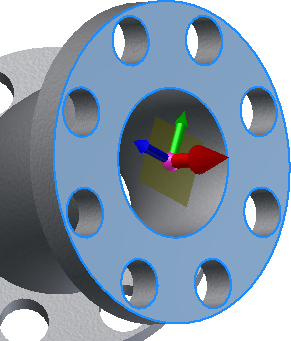

2. V komponentě vyberte rovinnou plochu, vrchol, středový bod, koncový bod, střed díry, pracovní bod nebo pracovní rovinu. Ve vybraném bodě se zobrazí trojice bodu konektoru.
   • Červená osa trojice představuje směr X objektu tak, jak je vidět v půdorysném pohledu (pohledu shora dolů). Jde o směr, ve kterém má být vytvořeno připojení.
   • Zelená osa znázorňuje stranu připojení.
   • Modrá osa znázorňuje horní stranu připojení.
3. Volitelné: Chcete-li určit jiný bod konektoru, klikněte na kouli počátku trojice a vyberte nové umístění.
4. Volitelné: Chcete-li zarovnat směr X s existující hranou nebo plochou, klikněte na červenou osu trojice a potom vyberte plochu nebo hranu, se kterou chcete směr zarovnat.
5. Volitelné: Chcete-li obrátit osu trojice, klikněte pravým tlačítkem myši na červenou šipku a v místní nabídce vyberte příkaz Obrátit směr osy. Obrácení trojice změní směr, ve kterém je vytvářeno připojení. Osu můžete také obrátit tak, že kliknete jednou na červenou šipku, čímž ji zvýrazníte, a druhým kliknutím na ni pak změníte její směr.
6. Chcete-li vytvořit bod konektoru a dokončit příkaz, klikněte pravým tlačítkem myši na trojici nebo v grafickém okně a v místní nabídce vyberte příkaz OK. Bod konektoru se zobrazí jako zelená koule.
7. Podle potřeby můžete pokračovat vytvořením dalších bodů konektorů.
