Vytvoření vnořeného rozvržení

    Pomocí následujícího postupu lze vytvořit vnořené rozvržení existujícího rozvržení DWG výrobní linky:

    1. Začněte vytvořením nového rozvržení pomocí příkazu Nové rozvržení ze souboru DWG. Případně lze pomocí příkazu Přidat překrytí DWG spustit nové rozvržení a přidat do něj překrytí DWG.
    2. Pokud překrytí DWG obsahuje 2D komponenty výrobní linky z aplikace AutoCAD, budou zahrnuty do vnořeného rozvržení. Žádné 3D komponenty výrobní linky však do vnořeného rozvržení zahrnuty nebudou.
      3. Poznámka: Toto omezení se vztahuje na 3D komponenty umístěné pomocí příkazu Automaticky umístit 3D komponenty.
    3. Chcete-li zobrazit horní pohled překrytí (půdorys), klikněte v nástroji ViewCube na položku Horní.
    4. Přejděte na pás karet a klikněte na kartu Factory panel Rozvržení možnost Vytvořit vnořené rozvržení.
    5. Zobrazí se dialog Vytvořit vnořené rozvržení. Zadejte název nového vnořeného rozvržení a klikněte na tlačítko OK.

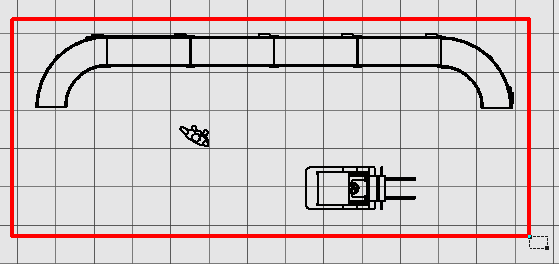

    6. Poté se v grafickém okně zobrazí symbol nastavení výběru okna. Vyberte dva protilehlé rohy zcela uzavírající objekty, které do vnořeného rozvržení chcete zahrnout. Při výběru rohů se červeně zobrazí obdélníkové okno.

    7. Po výběru druhého protilehlého rohu klikněte pravým tlačítkem a v místní nabídce klikněte na příkaz Hotovo.

    8. Vnořené rozvržení se otevře v okně nové sestavy výrobní linky (.iam). Název překrytí DWG se zobrazí také jako uzel v Prohlížeči sestavy.
    9. Novou sestavu vnořeného rozvržení uložte.
    10. Vraťte se do původního rozvržení výrobní linky, ze kterého jste vnořené rozvržení vytvořili. Nové vnořené rozvržení se zobrazí jako uzel podsestavy v Prohlížeči sestavy s názvem, pod kterým jste je uložili.
    Poznámka: Všechna vnořená rozvržení v rámci 3D rozvržení jsou při synchronizaci s aplikací AutoCAD Factory automaticky převedena na externí reference. Pokud vnořená rozvržení obsahují publikované 3D komponenty, budou tyto komponenty v aplikaci AutoCAD nahrazeny svými 2D ekvivalenty. Další informace o příkazu Synchronizace aplikace AutoCAD naleznete v tématu nápovědy aplikace Inventor Factory: Pracovní postupy sady.
