V této polovině výukového programu obrátíme pracovní postup a budeme exportovat elektrická data z aplikace Inventor do aplikace AutoCAD Electrical.
Přidání konektoru
- Umístěte výskyt konektoru 900356.ipt. Umístěte výskyt přibližně dle znázornění.Tip: Místo použití příkazu Umístit, vytvořte další výskyt přetáhnutím jednoho z existujících výskytů z prohlížeče do grafického okna.

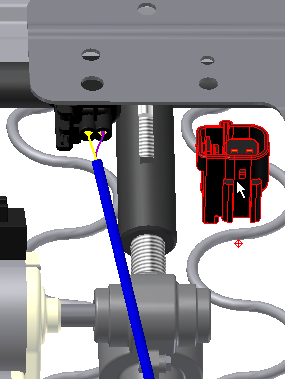

- Na kartě Sestavit panelu Poloha použijte příkaz Přichytit nebo Posunout a Otočit. Přibližte se co nejvíce poloze konektoru znázorněné na následujícím obrázku. Záměrem je, aby kolíky na čele konektoru směřovaly k přední části sedadla.
Obvykle k umístění a uchycení komponenty používáme vazby sestavy, ale pro toto cvičení to není nutné.
